满足GB/T 5097-2020标准的荧光探伤灯

GB/T 5097-2020标准

GB/T 5097-2020：应在标称zui大强度值在(365士5)nm处和半峰全宽(FWHM)为30nm的荧光探伤灯下进行检测。

尽量减少环境可见光入射到被检工件上，避免紫外线直接或间接从紫外灯照射人眼,或经过其他光源滤光片照射人眼。荧光探伤灯在检测前提前打开，待其输出稳定后进行检测。紫外辐照度可能因光源老化、反射器退化或滤波片老化而发生数值变化。

  检测表面应均匀照射。

  注:阵列中单个LED损坏会产生光照不均匀的现象。

  典型荧光探伤灯有水银灯、卤素灯、HID氙灯和LED系列。

GB/T 5097-2020标准 测量

  1. 在工作条件下,应使用紫外辐照计测量被检工件表面的辐照度。紫外辐照计具有图1所示的灵敏度响应特性。

  2.应在荧光探伤灯输出稳定后测量被检工件表面的辐照度。对于高压水银探伤灯,应至少开启10min后测量。

  3.相对光谱响应是传感器在给定波长λ的辐照响应与365nm处的辐照响应的比值。

  4.合适的传感器光谱响应曲线不应在图1所示的ABCD区域内。A.B.C.D 对应如下述要求的极限:

        一A任何波长的相对光谱响应不应超过105%;

        一B相对光谱响应曲线的峰值应出现在355nm和375nm间;

        一C313nm波长处的相对光谱响应值应低于10%;

        一D405nm波长处的相对光谱响应值应低于2%。

图1：荧光探伤灯光谱响应曲线

GB/T 5097-2020标准：荧光探伤灯要求

  1.清除多余渗透剂时,被测工件表面的紫外辐照度应至少为1 W/m2(100 μW/cm2 ),环境白光照度应小于100lx。

  2. 检测时，被测工件表面的紫外辐照度应至少为10 W/m2(1000 μW/cm2 ).被测工件表面的白光照度应不大于20lx。应在工作条件下紫外辐照输出稳定后测量。

  3.检测时不应佩戴性有色眼镜或在检测条件下使光线变暗的眼镜，推荐佩戴LUV-10专业紫外线防护眼镜。

  4.渗透检测时,检测人员应避免高能量和长时间的紫外辐射.通常紫外辐照度小于或等于50W/m2(5 000 μW/cm2)。

  5.在检测人员视场内不应出现闪烁光、其他可见光源或荧光探伤灯。环境白光照度应小于或等于20lx。

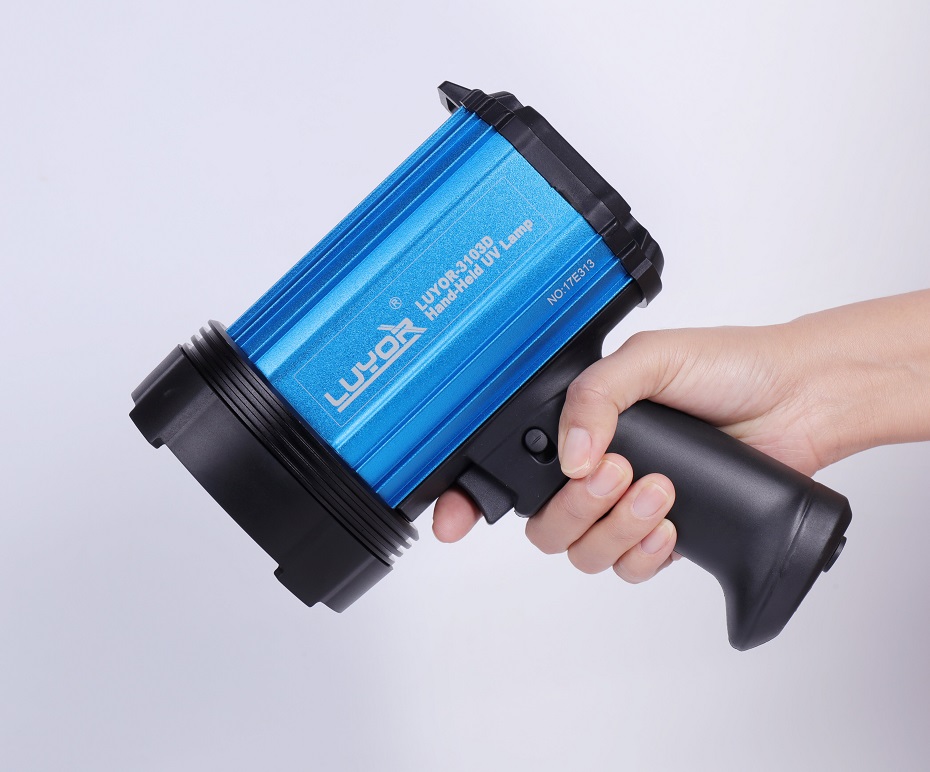

图2：荧光探伤灯LUYOR-3103D

据GB/T 5097-2020荧光探伤灯标准，我司LUYOR-3103D磁粉探伤灯是美国路阳针对荧光磁粉探伤、荧光渗透探伤定制的探伤灯，其紫外辐照源符合此项标准。以下是我们LUYOR-3103D磁粉探伤灯的详细参信息

LUYOR-3103D荧光探伤灯的参数：

1.3颗365nm大功率紫外线led，1颗3w白光led。

2.38cm处照射面积约为200mm，中心紫外线强度为4500uw/cm2。

3.铝合金外壳，散热性能非常好。

4.  24v 电源适配器，没有电源箱，轻便。

5.前端带有橡胶保护套。

6.黑色滤色片，满足ASTM E3022标准要求。

7.紫外辐照源，满足GB/T 5097-2020标准 。

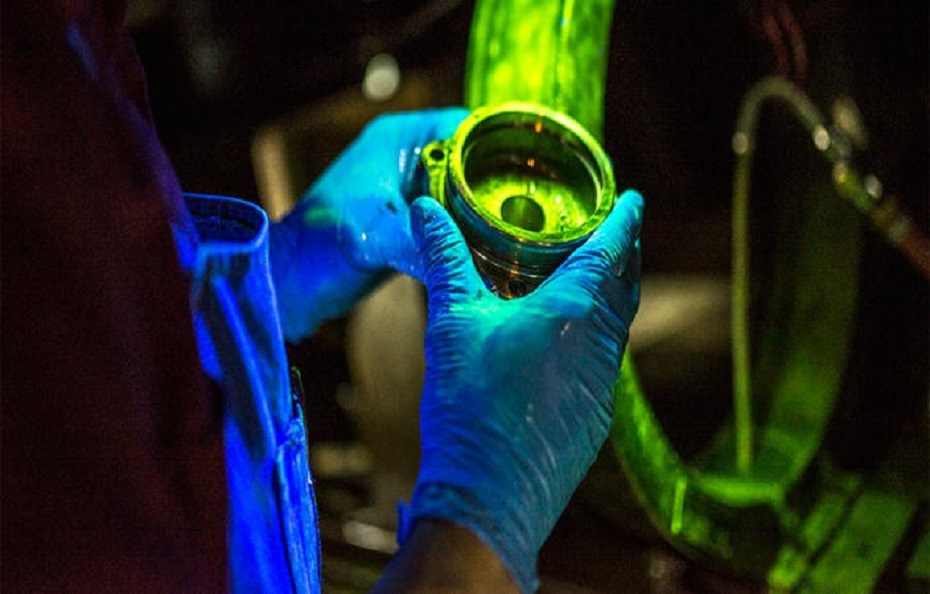

图3：荧光探伤灯LUYOR-3103D用于检测产品裂纹

上海路阳仪器有限公司生产的LUYOR-3103D磁粉探伤灯符合对无损检测行业GB/T 5097-2020荧光探伤灯标准。LUYOR-3103D满足中国无损检测行业需求。
