美国UVP臭氧发生器SOG-1和SOG-2

美国UVP Analytik Jena臭氧发生器：SOG-1（97-0066-02）和SOG-2（90-0067-02）内置90-0004-01 笔式紫外线灯管

Analytik Jena 97-0066-02和97-0067-02臭氧发生器产生连续的臭氧流用于水净化和空气污染研究的稳定来源。 广泛应用于现场和实验室臭氧分析仪的校准,臭氧浓度为0-20ppm，0-1500ppm！

Analytik Jena UVP 臭氧发生器的主要特点

稳定的臭氧发生器利用氧在短波（185nm）UV下的光化学反应产生连续的臭氧流。包括型号的电源，为185nm紫外灯提供可靠稳定的电源，提供均匀的臭氧产生.

以下的稳定来源：

仪器开发

氧化剂源用于材料的老化和氧化剂测试

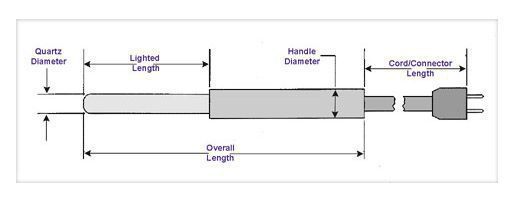

97-0066-01（-02）和97-0067-01（02）包括插入发生器箱中的Pen-Ray紫外灯，并且可以移除并用于其它应用中。 臭氧发生器97-0068-01和97-0068-02由连接到一个手柄的一对双孔紫外灯组成，用于产生大的臭氧体积。

稳定的臭氧发生器被设计为稳定臭氧产量的来源，范围从 0.1 ppm 到 5 ppm。这些设备利用 185nm紫外线的光化学反应从氧气中产生臭氧。一个单元由一个稳定的 185nm紫外辐射源、一个石英反应管和辐射外壳组成。稳定的辐射源由插入辐射外壳的 Pen-Ray® 紫外线汞灯和外部镇流器电源组成。该系统与适当供应的干燥空气或均匀流速的氧气相结合，将为仪器或其他臭氧利用设备中数百小时的运行提供稳定的臭氧源。

臭氧发生器操作注意事项

吸入高浓度臭氧是危险的，应避免。 1.0 ppm 的浓度被认为是允许的大浓度。 0.01 ppm 的浓度可以被嗅觉敏锐的人检测到。对于大多数人来说，0.l ppm 的臭氧浓度会刺激鼻子和喉咙的粘膜。

警告：此灯会发出短波紫外线辐射。暴露于过量的短波紫外线会导致皮肤和眼睛受伤。建议穿着适当的防护服和眼镜。有关防护眼镜的更多信息，请联系上峰志仪器有限公司。如果发生过度暴露于臭氧的情况，应将暴露者从臭氧源中移开，并向组织输送足够的氧气。应尽快咨询医生。

臭氧发生器的安装步骤

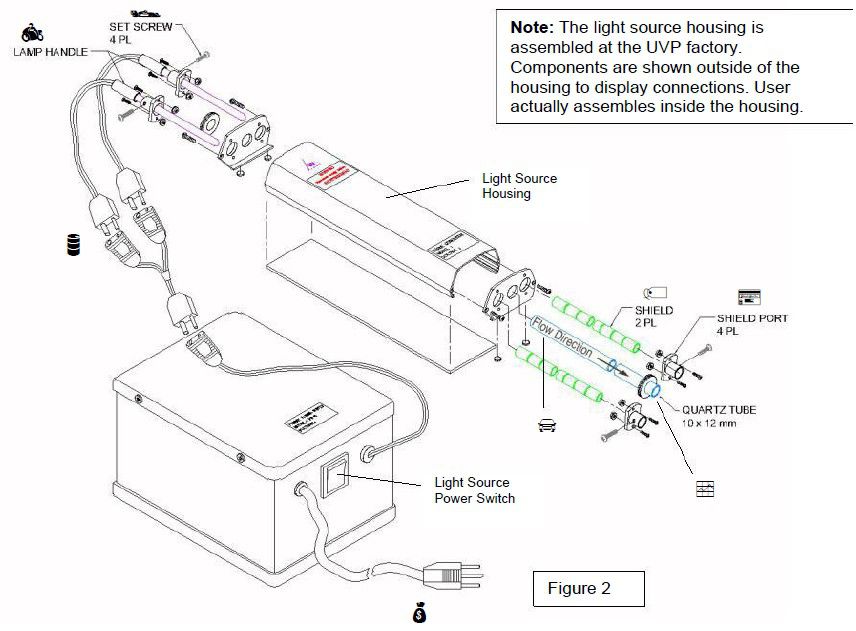

SOG-1 和 SOG-2 的安装参见图 1。 SOG-3 的安装参见图 2。

1. 将光源插入端口，将灯把手放在端口内约 0.5 英寸处。

2. 拧紧固定螺钉以将灯固定到位。

3. 用柔性塑料管（不包括；PTFE）将流动气体连接到石英管的一侧推荐的）。

4. 将石英管的另一侧作为臭氧输出端与柔性塑料管（不包括；PTFE推荐的）。

5. 将光源电缆连接到电源。

6. 将电源插入电源并打开灯。

7. 调整屏蔽长度以产生所需的臭氧浓度。

8. 拧紧固定螺钉以将防护罩固定到位。

9. 任务完成后关闭光源电源。

臭氧发生器安装指南:

打开包装后，确保反应管道没有包装材料。将管道连接到适当的气源。气体流量计和差压表通常连接在气体供应和装置之间的管路中。尽管流速为 1 升/分钟，但通常将气体温度探头插入单元管道的出口处。或更高，通过单元的温升很小，有时会被忽略而不是热.在进入管道之前进行测量，一些金属，特别是天然橡胶管和许多塑料管，很容易与臭氧发生反应以降低浓度并产生对许多臭氧实验有害的副产物。反应管道下游的气体管线应由玻璃、聚四氟乙烯或类似材料制成，这些材料不利于臭氧的分解。建立适当的气流后，应将 Pen-Ray紫外灯连接到电源，并将电源插入具有指定交流电压的插座。紫外线灯管点亮时，切勿断开紫外线灯管与紫外灯电源的连接。

注意：

电源可用于 120、220 和 240 伏交流电，以及 50 和 60 Hz 操作。正确的电压和稳定额定值对于设备正常运行是必要的。在低于额定电压 85% 的情况下运行设备紫外线灯可能会产生不稳定的放电和不稳定的臭氧输出。在任何情况下都不应将电源连接到高于规定的电压。为了获得大的稳定性，可以在臭氧发生器主电源线中使用恒压变压器。

提供有刻度的防护罩，以便用户可以减少在任何给定流速下产生的臭氧量。初，此屏蔽设置有与法兰对齐的个索引标记（靠近开口端的标记）。在这个位置，紫外线灯管被完全覆盖。护罩在其长度上还有许多其他索引标记，这些标记是为了方便用户建立各种操作条件而提供的.97-0066-01 (-02) 臭氧发生器与 97-0067-01 (-02) 臭氧发生器的不同之处仅在于其尺寸以及它可以产生的潜在臭氧量。如图 3 和 4 所示，97-0066-01 (-02) 提供高达约 0.8 ppm 的臭氧，而 97-0067-01 (-02) 提供约 3.0 ppm。这曲线是 25oC 和 760 mm Hg 干燥空气中臭氧速率的典型响应曲线。产生的臭氧量可以通过改变气体的流速、气体中氧气的百分比来调节，或者如前所述，通过调节紫外灯放电管罩来调节给予气体的辐射量。如果需要特别高的臭氧输出，建议使用纯氧作为反应气体，以较低的流速，在几个按顺序连接的单元上。

Analytik Jena UVP 臭氧发生器SOG-1和SOG-2的订货编号：

美国UVP Analytik Jena臭氧发生器：SOG-1（97-0066-02）和SOG-2（97-0067-02）

UVP Ozone Generators

The stable ozone generator utilizes the photochemical reaction of oxygen under shortwave (185 nm) UV to produce a continuous flow of ozone

A power supply included with all models, feeds reliable and stable power to the lamps providing uniform ozone generation

Product Details

UVP Ozone Generators produce a continuous flow of ozone as well as a stable source for water purification and air pollution studies. Designed for calibration of field and laboratory ozone analyzers. These generators provide a stable source for instrument development and an oxidant source for aging and oxidant testing of materials.

Applications include:

Water purification

Air pollution studies

Analytik Jena UVP 臭氧发生器SOG-1和SOG-2的使用说明书下载：

美国UVP臭氧发生器SOG-1和SOG-2操作使用说明书.pdf
