如何利用光电转速传感器记录设备转速?

如何利用光电传感器测量并记录设备转速?

在现代化的生产线上，准确的测量和控制设备转速对于生产过程的稳定性和产品的质量至关重要。今天上海路阳技术工程师将探讨如何使用光电传感器来测量并记录设备转速，从而提高生产线效率。

光电转速传感器ROLS-5PW是测量设备转速等旋转设备理想工具。其工作原理基于光电转速传感器ROLS-5PW发射出激光束，激光束经过旋转的物体的反射贴纸反射后，光电转速传感器ROLS-5PW接收器会接收反射回的激光脉冲数量。通过检测这个激光脉冲数量的多少，可以确定物体的旋转速度。

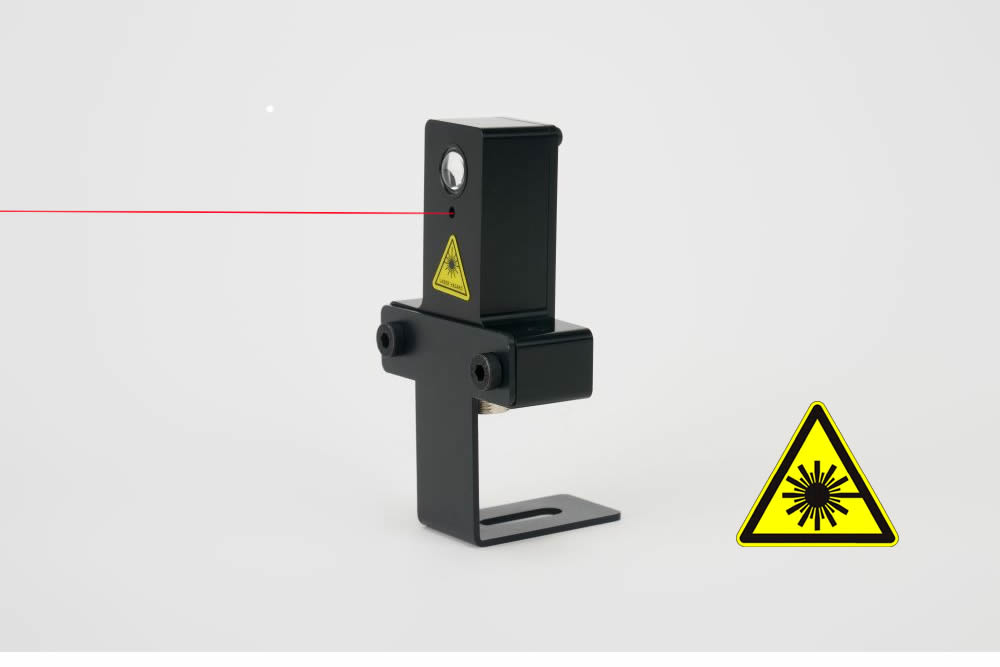

上图：激光转速传感器ROLS-5PW

在设备转速测量中，光电转速传感器ROLS-5PW通常与设备轴上的反光贴纸配合使用。当设备旋转时，激光照射到反光贴纸，导致激光束发生反射。传感器会检测到这个变化并产生一个信号，该信号与设备的旋转速度成正比。

记录设备转速的方法有很多种。其中一种常见的方法是使用数据采集器和计算机来收集和处理数据。将光电转速传感器ROLS-5PW连接到数据采集器上，然后将数据采集器与计算机连接，可以通过特定的软件实时监控和记录设备的转速，日本图技GL240多通道数据记录仪能够同时连接采集4个ROLS-5PW光电转速传感器，测量的数据不仅能够保存记录，还能够以波形或数字形式同时显示。

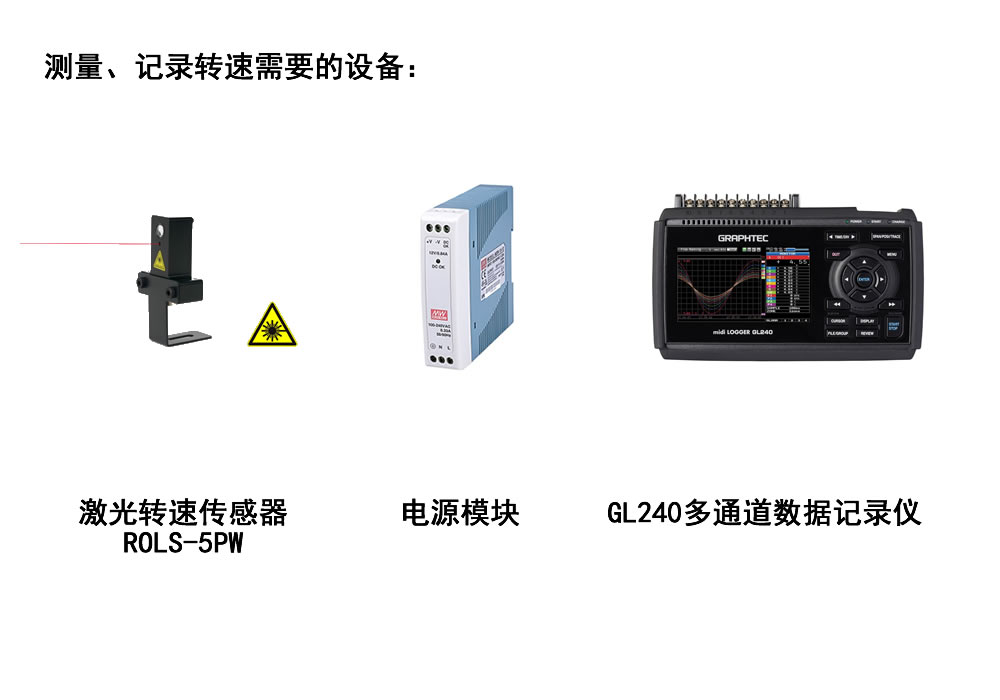

采集转速数据并记录需要的设备：

1.光电转速传感器ROLS-5PW (N个：根据自己的要测量的通道数量确定）

2.光电转速传感器5V电源模块（推荐明纬MDR-10-5）

3.多通道数据存储记录仪（推荐日本图技GL240配转速传感器专用连接线）

测量并记录转速的方法：

1.将光电传感器的黑线信号线和蓝色com线连接GL240的转速信号输入端。

2.设置GL240数据记录仪的采样频率和滤波参数。

3.将5v电源电压正负极连接到传感器ROLS-5PW的棕色正极和蓝色com线

4.清洁旋转物体表面并贴上12x12mm的反光贴纸。

5.运行设备，并将传感器对准反光贴纸，传感器检测到转速信号后，传感器背面的蓝色led灯闪烁。

6.GL240存储记录仪屏幕显示测量数据和各个通道的数据波形图。

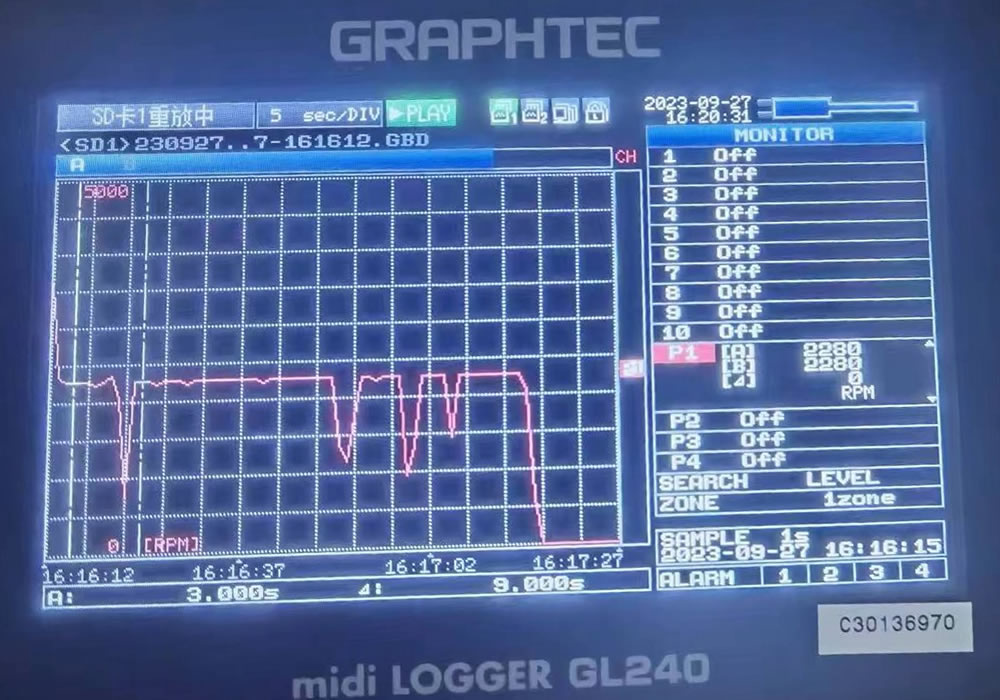

上图：GL240存储记录仪的测量记录界面

这种转速测量并记录方法的优点在于，不仅可以实时监控设备的转速，而且还可以保存和检索历史数据，以便进行后续分析和优化。此外，这种方法还具有很高的精度和灵敏度，可以捕捉到微小的转速变化。

今天我们探讨了如何使用光电传感器来测量并记录设备转速。这种方法不仅可以提高生产效率，而且还可以为质量控制和设备维护提供有价值的数据。通过实施这些措施，可以使生产线更加高效、可靠和可控。
