利用数据采集仪同时记录8通道转速信号

如何使用LR8450数据采集仪记录设备转速

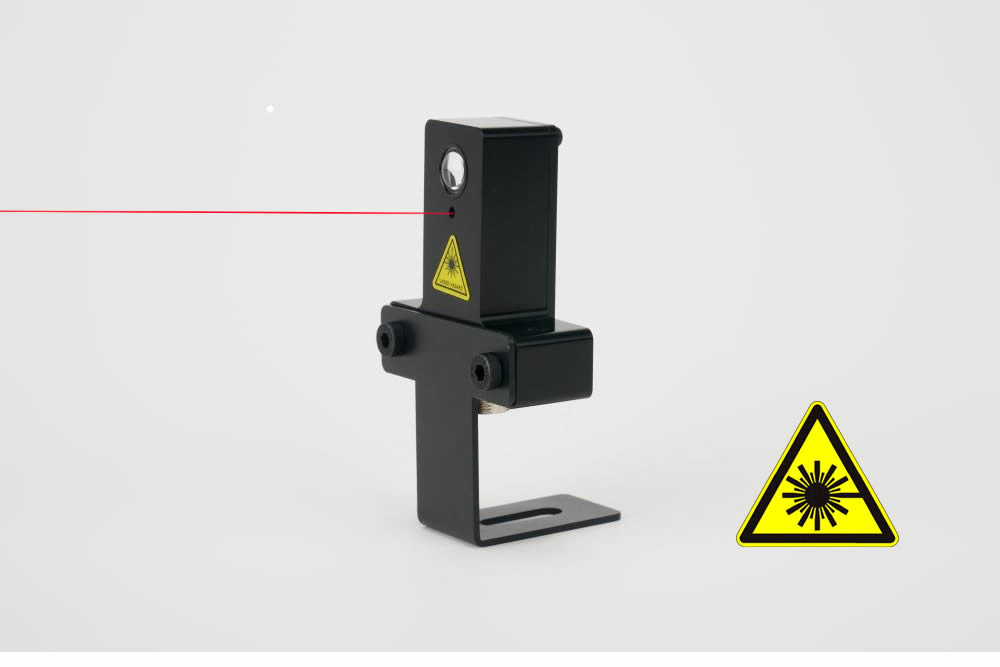

日本日置LR8450数据采集仪上市以来，在汽车行业以及科研院所深受用户喜爱，得到了广泛的应用。日本日置LR8450数据采集仪能够同时记录8路的转速脉冲信号，同时也可以存储记录转速数值并且可以输出报警值。LR8450能够给传感器输出5v电压，给激光转速传感器供电。美国路阳ROLS-5PW激光转速传感器是一款非接触远距离高精度测量设备转速的激光传感器，能够输出脉冲转速信号，能够适配各种数据采集仪。今天给大家介绍一下，利用美国路阳ROLS-5PW激光转速传感器和日本日置LR8450数据采集仪进行设备转速的测量和记录。

日本日置LR8450数据采集仪的面板和操作介绍：

ROLS-5PW激光转速传感器标准连接线为三线：棕色线为电源正极，黑色线输出脉冲信号，蓝色接GND

LR8450数据采集仪脉冲信息输入为仪器左侧的外部控制输入单元。

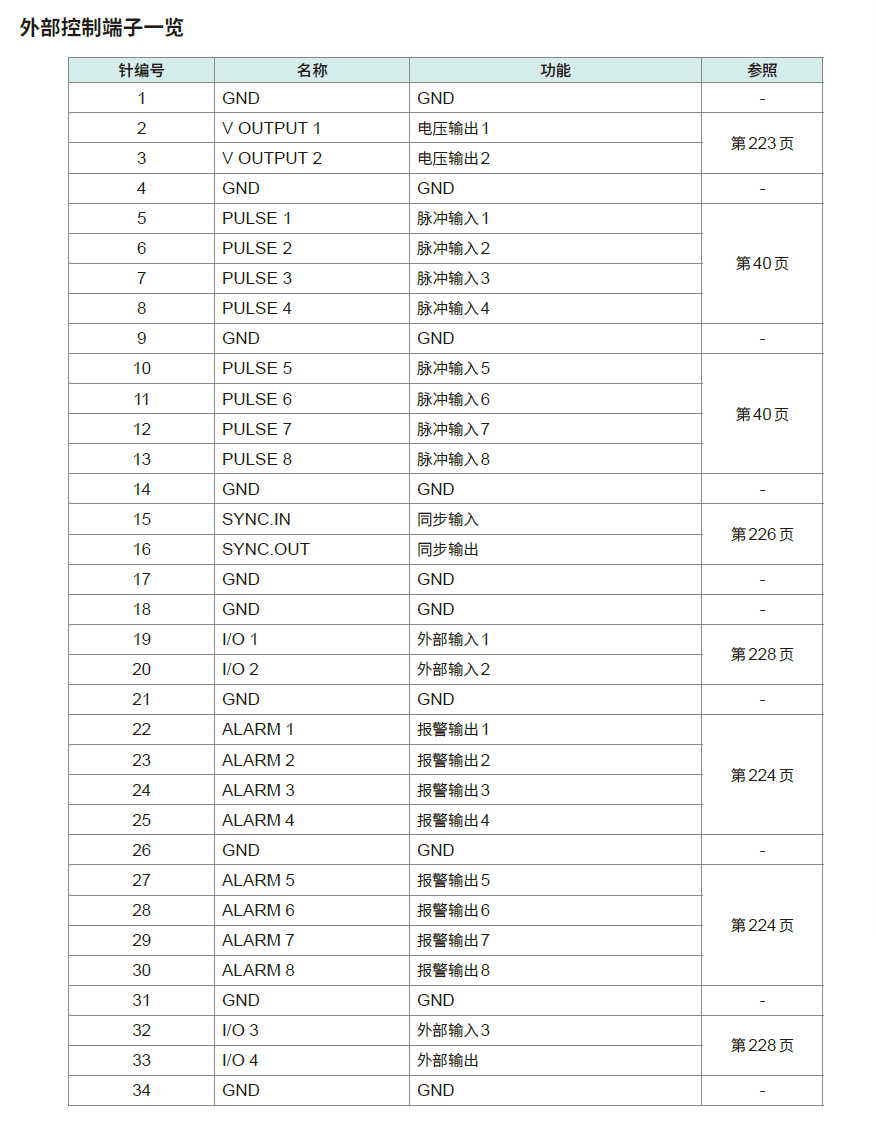

LR8450左侧外部控制单元共有34个接口，具体接口定义如下：

根据上面表格，具体每个接口定义可以看出：

脉冲输入：

引脚数：5、6、7、8、10、11、12、13

信号名称：PULSE 1 至 PULSE 8

报警输出：

引脚数：22、23、24、25、27、28、29、30

信号名称：ALARM 1 至 ALARM 8

接地：

引脚号：1、4、9、14、17、18、21、26、31、34

信号名称：GND

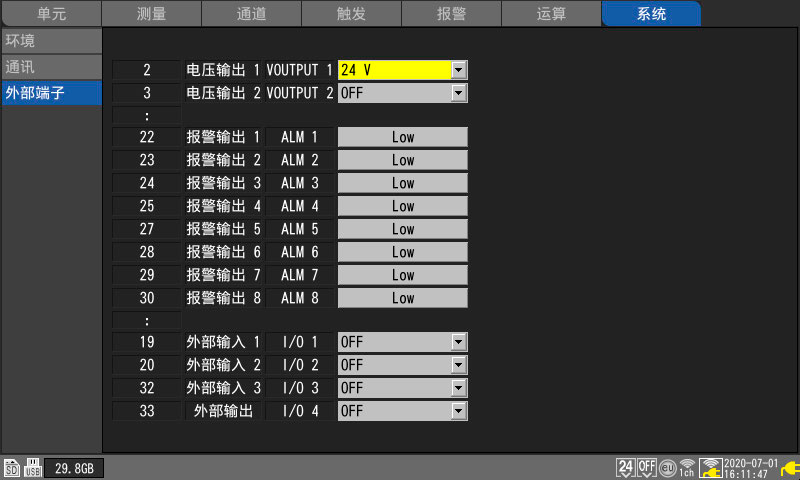

在连接ROLS-5PW激光转速传感器前请务必先设置好LR8450的传感器的驱动电压，具体步骤如下：电压输出设置步骤：SET-系统-外部端子

1 在[电压输出 1]、[电压输出 2]中选择电压

OFF  不输出电压。

5 V 输出DC 5 V。

12 V 输出DC 12 V。

24 V 输出DC 24 V。（仅可在[电压输出 1]中进行选择）

因rols-5pw为5v供电，请务必将V OUTPUT 1和 V OUTPUT 2选择5V，电压选择错误，会造成传感器烧毁

电压输出端子的规格

输出电压OFF、5 V±10%、12 V±10%、24 V ±10%（可切换）

供给电流zuida100 mA

ROLS-5PW和LR8450的具体接线方法：

1.将ROLS-5PW的棕色线接到LR8450左侧外部控制输入的2号引脚（传感器供电电源正）

2.将ROLS-5PW的黑色线接到LR8450左侧外部控制输入的5号引脚（脉冲输入引脚）

3.将ROLS-5PW的蓝色线接到LR8450左侧外部控制输入的1号引脚（GND）

具体数据采集仪转速测量的设置、记录方法请参考LR8450说明书的42页。
