美国monarch rols-w转速传感器的接线方法

美国蒙那多（monarch instrument）激光转速传感器ROLS-W接线方法如下：

棕色线为转速传感器的供电线，接供电电源正极，蓝色线接供电电源负极，黑色线为信号输出。

ROLS-P转速传感器是3.5mm立体声插头，是能够适配蒙那多自供电模块SPLS-115和ACT-1B和ACT-3X面板式转速表，同时也可以为PLT200激光转速表, PLS, dax, dbx, DBL, pbx, PBL, Nova-Pro 300, Nova-Pro 500便携式频闪仪做为外触发的信号源。如果买到了ROSL-P转速传感器，又要连接自己的转速显示表或PLC设备，那么剪掉3.5插头，里面有三根线，红色线为信号线，黑色线为电源正极，屏蔽线为电源负极。

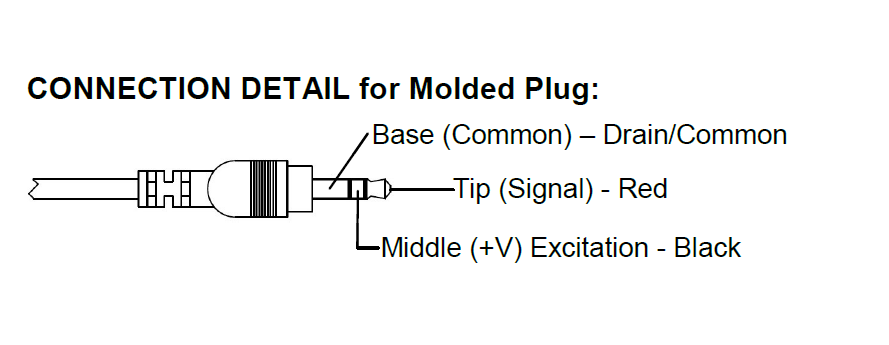

ROLS-P转速传感器塑胶插头的连接示意图：

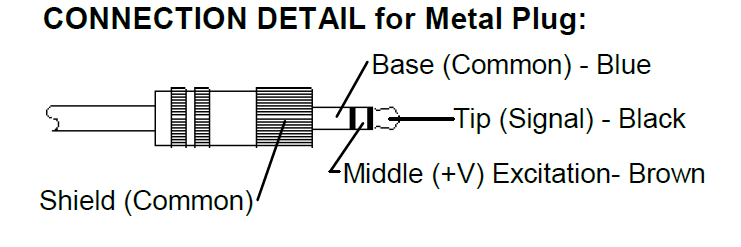

ROLS-P转速传感器金属插头的连接示意图：

monarch rols24-w转速传感器为24v供电的激光转速传感器，需要24v直流电源供电！

ROLS系列转速传感器产品说明书下载地址：

ROLS系列转速传感器产品说明书1071-4851-113.pdf
