磁粉探伤提升力试块

磁粉探伤提升力试块用于验证便携式磁粉探伤仪提升力大小,测试提升力的根本目的就在于检验磁轭导入工件有效磁通的多少，以此来衡量磁轭性能的优劣。提升力是指便携式磁粉探伤机的磁轭在磁极间距时对铁磁性材料的吸引力。磁轭提升力的大小取决于磁轭的铁心截面积、铁心材料的磁性能以及激磁规范的大小。磁轭的提升力反映了当磁轭磁感应强度的峰值B达到一定大小时所对应的磁轭的吸引力。

当使用磁轭间距时，交流电磁轭至少应有45N的提升力；直流电磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力(磁极与工件表面间隙为0.5mm)。

磁粉探伤提升力试块执行标准：符合ASME   JB/T6066-2005

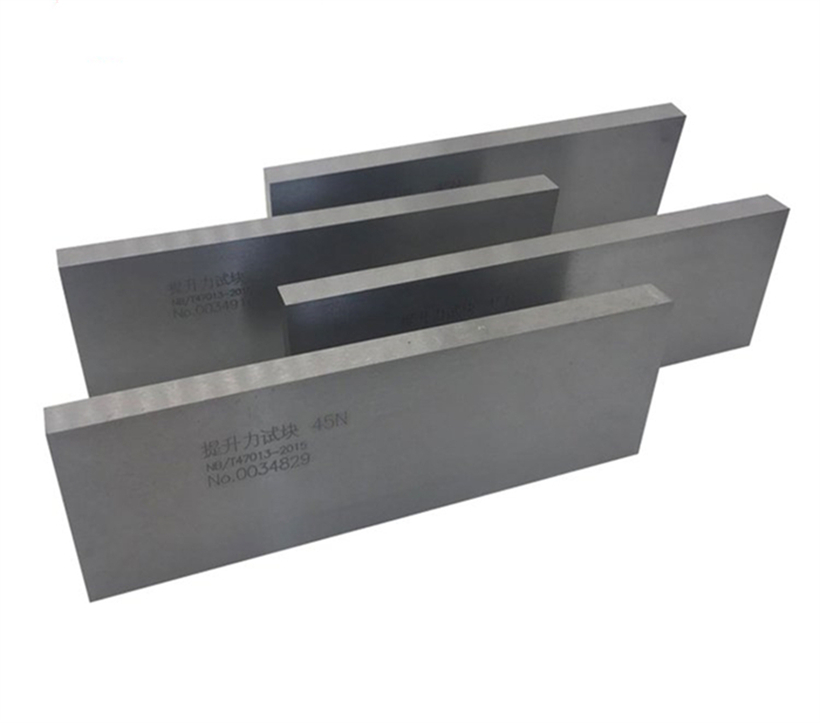

提升力试块（45N/118N/177N）

NB/T 47013.4-2015承压设备无损检测 第4部分磁粉检测

一、磁粉提升力试块介绍和要求：

1、磁粉提升力是指便携式磁粉探伤机的磁轭在大磁极间距时，对铁磁性材料的吸 引力；

2、磁轭提升力的大小取决于磁轭的铁心截面积、铁心材料的磁性能以及激磁规范的大小；

3、磁轭的提升力反映了当磁轭磁感应强度的峰值B达到一定大小时所对应的磁轭的吸引力；

4、当使用磁轭大间距时，交流电磁轭探伤仪应有45N的提升力；直流电磁轭探伤仪应有177N的提升力；交叉磁轭探伤仪应有118N的提升力（磁极与工件表面间隙为0.5mm）。

二、磁粉提升力执行标准和材质：

执行标准：ASME JB/T6066-2005

试块材质：45号钢

毛坯种类：锻打件

热处理状态：正火处理
