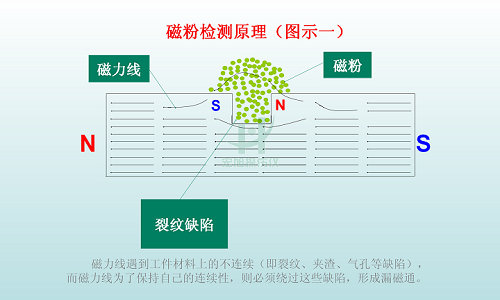

磁粉探伤就是利用工件缺陷处的漏磁场与磁粉的相互作用来工作。它依靠钢铁制品表面和近表面缺陷（如裂纹，夹渣，发纹等）磁导率和钢铁磁导率的差异，磁化后这些材料不连续处的磁场将发生畸变，形成部分磁通泄漏处工件表面产生了漏磁场。

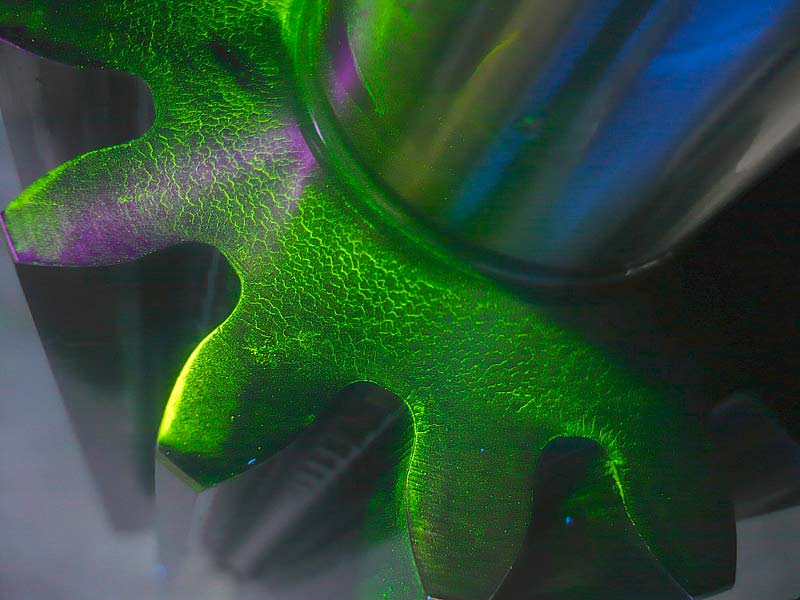

从而吸引磁粉形成缺陷处的磁粉堆积——磁痕，也就是这样~
磁粉探伤的种类
1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。
2、按采用磁化电流的不同，可分为直流磁化法、半波直流磁化法、和交流磁化法。
3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。
4、按照工件上施加磁粉的时间不同，可分为连续法和剩磁法。

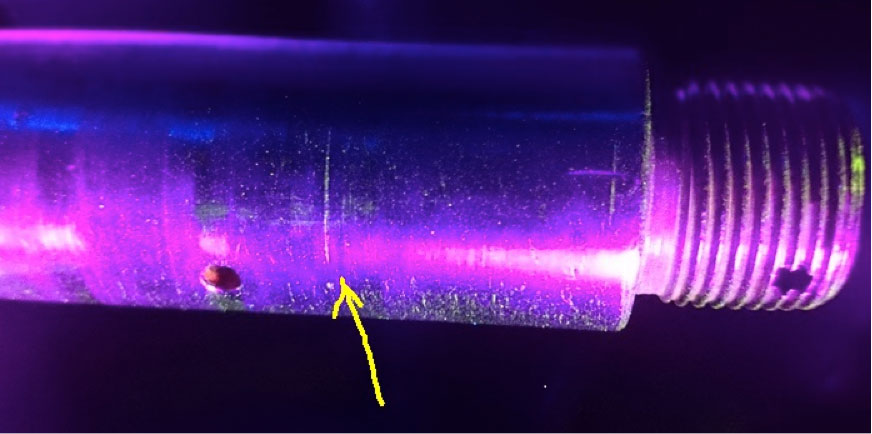

然后在适当的光照条件下，显现出缺陷位置和形状，对这些磁粉的堆积加以观察和解释，就实现了磁粉探伤。
在工业中，磁粉探伤可用来作zui后的成品检验，以保证工件在经过各道加工工序（如焊接、金属热处理、磨削）后，在表面上不产生有害的缺陷。
磁粉探伤也能用于半成品和原材料，例如棒材、钢坯、锻件、铸件等的检验，以发现原来就存在的表面缺陷。铁道、航空等运输部门、冶炼、化工、动力和各种机械制造厂等。
既然磁粉探伤能在这么多行业中应用
那么它肯定有他的好处~
磁粉探伤对于钢铁材料或工件表面裂纹等缺陷的检验非常有效;设备和操作均较简单;检验速度快，便于在现场对大型设备和工件进行探伤；检验费用也较低。
不过缺点也显而易见了，它仅适用于铁磁性材料；仅能显出缺陷的长度和形状，而难以确定其深度；对剩磁有影响的一些工件，经磁粉探伤后还需要退磁和清洗。
虽然磁粉探伤的灵敏度高、操作也方便。但它不能发现床身铸件内的部分和导磁性差（如奥氏体钢）的材料，而且不能发现铸件内部分较深的缺陷。铸件、钢铁材被检表面要求光滑，需要打磨后才能进行。

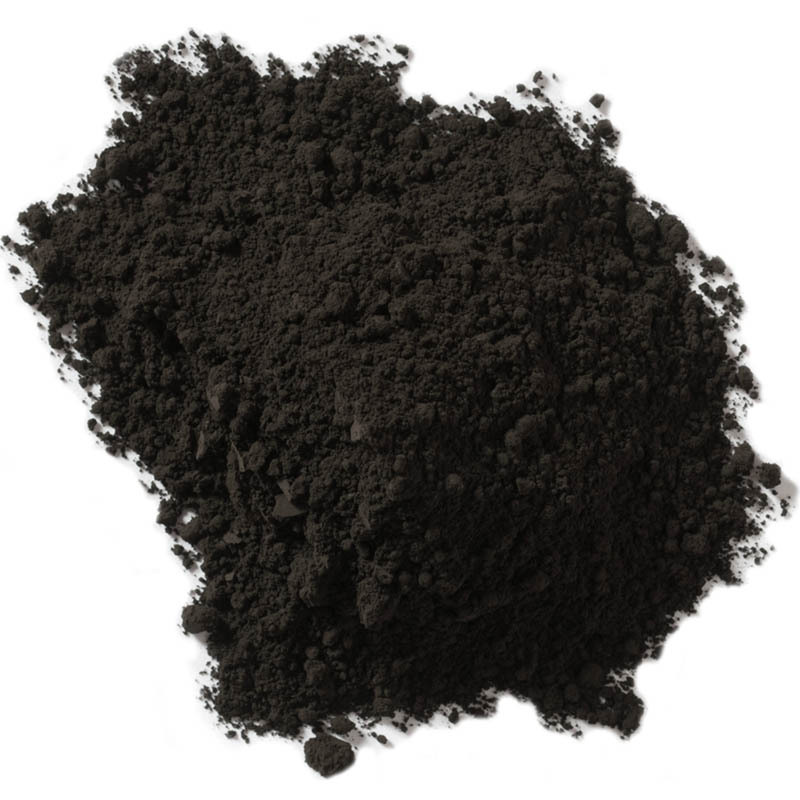

再给大家介绍一下选用材料，对于磁粉而言，它的作用是显示介质。首先是黑磁粉，它的成分为四氧化三铁（Fe3O4），呈黑色粉末状，适用于背景为浅色或光亮的工件。

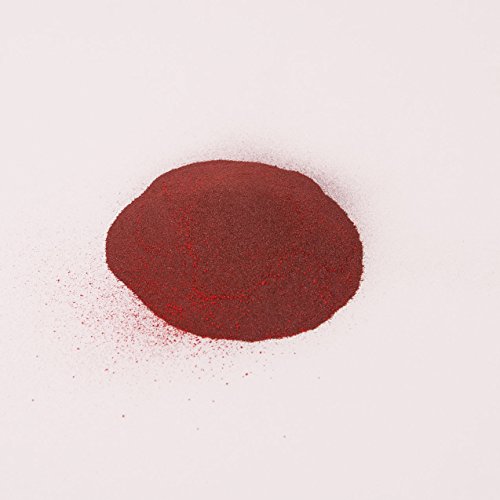

然后是红磁粉，他的成分为三氧化二铁（Fe2O3），呈铁红色粉末状，适用于背景较暗的工件。

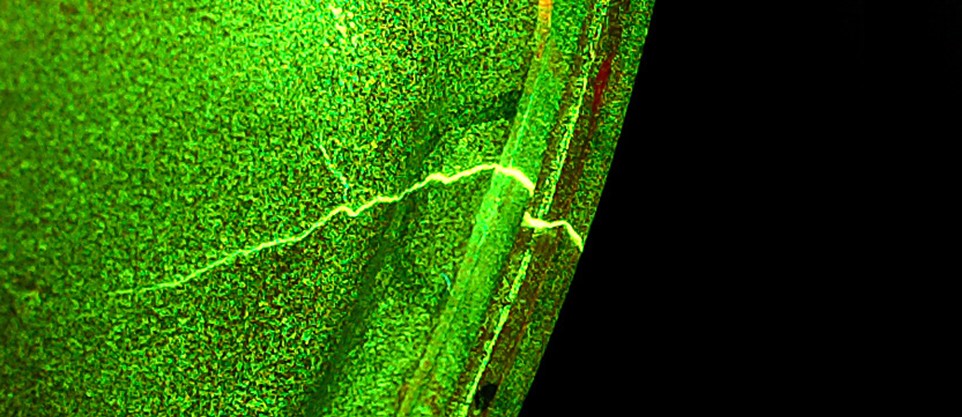

再是荧光磁粉，它在四氧化三铁磁粉颗粒外裹有荧光物质，在紫外线辐照下能发出黄绿色荧光，适用于背景较深暗的工件，特别是由于人眼色敏特性的原因，使得以荧光磁粉作磁介质的磁粉检验较之其他磁粉具有更高的灵敏度。
zui后是白磁粉，它在四氧化三铁磁粉颗粒外裹有白色物质，适用于背景较深暗的工件。嗯~形状就像是面粉
磁粉探伤的操作流程与评定
1、预处理：材料和试件的表面应无油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清晰度的杂质。
2、磁化：磁粉探伤应以确保满意的测出任何方面的有害缺陷为准。使磁力线在切实可行的范围内横穿过可能存在于试件内的任何缺陷。
3、施加磁粉或者磁悬液：磁悬液每次施加前要充分搅匀。将磁粉悬浮液浇到试样表面，在日光下能看到试件表面出现缺陷磁痕，且这些磁痕在紫外线照射下会更加清晰尤其是在黑光灯照射的情况下。采用手动喷涂施加、连续检测的方法进行，即被检工件的磁化、施加磁粉以及观察磁痕显示都应在磁化通电时间内完成，通电时间为1s~3s，停止施加磁悬液至少1s后方可停止磁化。
4、磁痕观察与记录：缺陷磁痕的观察应在磁痕形成后立即进行。除能确认磁痕是由于工件材料局部磁性不均或操作不当造成的之外，其他磁痕显示均应作为缺陷处理。辨认细小磁痕时应用2~10倍放大镜进行观察。磁痕显示记录采用照相的方式记录，并在相片上标示。
5、退磁处理：工件可使用交流电磁轭进行局部退磁或采用缠绕线圈分段退磁，工件的退磁效果一般用磁场强度计测定，不大于0.3mT（240A/m）。
6、结果评定
6.1 不允许存在任何裂纹和白点；
6.2 质量分级
6.3 综合评级
在圆形缺陷评定区内同时存在多种缺陷时，应进行综合评级。对各类缺陷分别评定级别，取质量级别zui底的级别作为综合评级的级别；当各类缺陷的级别相同时，则降低一级作为综合评级的级别。
添加微信咨询！
