国产无损检测设备器材大致上可以分为26 大类，具体产品型号和品种则超过千种。大体上已经涵盖了目前国内无损检测技术应用的大部分领域，特别是常规无损检测的设备、器材、附件、耗材等，基本上达到了价廉物美和能够满足一般的检测需要，并且已经有不少国产的NDT产品输出到大陆以外的和地区。

例如便携式数字超声探伤仪和模拟式超声探伤仪、数字式超声测厚仪、超声检测标准试块、超声探头、X 射线探伤机、各种射线检测辅助器材、便携式涡流检测设备、大型涡流检测自动化系统̷̷等。

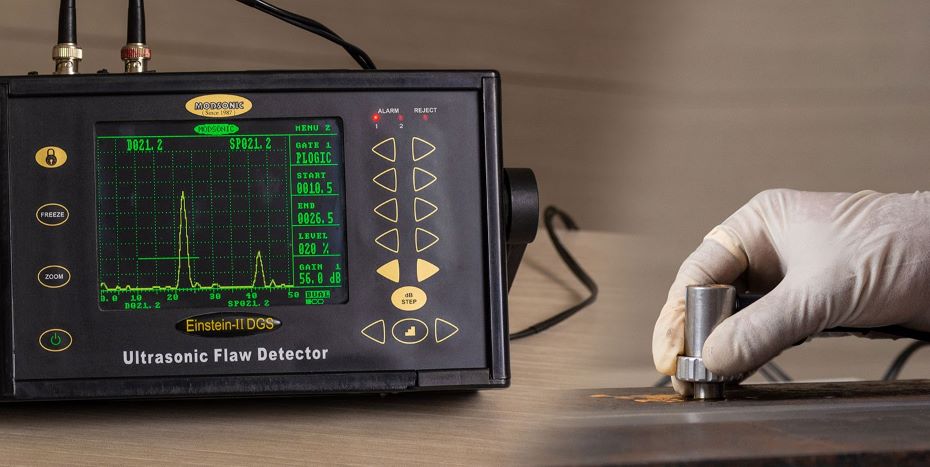

超声波检测设备：数字式与模拟式通用便携式超声探伤仪，大型自动化超声探伤系统(管材、棒材、 板材、焊接管等)，各种检测仪器设备(如球墨铸铁球化率计、螺栓紧固力检测仪、声速计、陶瓷绝 缘子超声检测仪等)，各种通用与的超声探头，超声测厚仪(测厚精度zui高能达到 0.001mm，已有具 备穿过涂层测厚功能的测厚仪)，TOFD超声探伤仪，相控阵超声探伤仪等。

国内超声探伤仪制造厂已超过 30 家，其中能够制造TOFD、相控阵仪器的已经超过5 家，专业超声探头制造厂家超过50家，并已经有能够制造TOFD、相控阵探头以及复合压电材料探头的专业厂家。与超声检测相关器材制造厂家总计超过 165 家。此外，管道磁致伸缩导波检测系统、桥梁缆索磁致伸缩导波检测系统、空气耦合超声检测系统等也已经在 2011 年问世。

磁粉检测设备与材料：通用便携式(交直流式、蓄电池式、带逆变器的蓄电池式)、移动式、床式磁粉探伤机(采用多种类型的磁化电流，zui大周向磁化电流已能达到 3.5 万安培)，各种磁粉检测设备，大型半自动化与自动化磁粉检测系统，脉冲磁化设备，退磁机，辅助仪器(如磁场测量仪器、退磁计等)，耗材(磁粉、磁膏、浓缩磁悬液、高闪点载液等)。旋转磁场、复合磁化、荧光磁粉检测等方法的应用得 到更大普及，用于磁粉检测的自动爬行装置、应用CCD摄像记录的自动化荧光磁粉探伤系统等都已面市。相关磁粉检测设备与材料的制造厂家超过 129 家。

渗透检测设备与材料：适应不同灵敏度等级要求(普通工业级到核工业级和特种材料)的着色渗透、 荧光渗透、着色荧光渗透用材料，便携式器材(如喷罐型)、大型自动渗透流水线系统，各种辅助设备器 材(如静电喷涂设备、荧光渗透液污水处理设备等)。与渗透检测器材相关的制造厂家超过 36 家。

射线检测设备：X射线、γ射线、β射线、中子射线、高能X射线(如电子直线加速器)，X射线管(定 向、周向，玻璃管、波纹陶瓷管、金属陶瓷管)，通用便携式、移动式、大型固定式射线检测设备，变频、恒频、恒电位X射线机，辅助设备器材(如半自动及全自动洗片机、干片机、观片灯--包括zui新的LED型观 片灯、黑白密度计、符合国内外各种标准的像质计、工业X射线底片扫描仪、射线剂量监测仪器、工业射 线胶片、暗盒、铅字、磁钢、洗片架、洗片槽̷等)，各种射线防护器材与装置，各种放射性同位素源(如192Ir、60Co、75Se、137Cs、137Yb、170Tm、153Gd等γ源和252Cf中子源等)。相关射线检测设备器材、辅助器材等的制造厂家超过 240 家。

涡流检测设备：通用便携式数字化涡流探伤仪、脉冲涡流检测系统、阵列涡流检测系统、大型自动化涡流探伤系统、各种涡流检测仪器设备、配套的各种涡流换能器、涂镀层测厚仪，配套的辅助器材，材质分选仪、导电率仪、硬度分选仪、金属探测器、钢绳张力测试仪、钢丝绳检测仪等。相关涡流检测(电 磁检测)的制造厂家超过 47 家。

漏磁检测设备：通用、以及大型自动化漏磁检测系统。

内窥镜：光学内窥镜、光纤内窥镜、视频内窥镜(电子内窥镜)。
光学测量仪器：白光照度计、黑光照度计、紫外线强度计、荧光亮度计等。
声发射检测设备：多通道声发射检测便携式系统与大型系统。
泄漏检测设备：电火花检漏仪、智能声脉冲快速检漏仪、管道泄漏检测定位仪、有机惰性荧光示踪检 漏产品、渗透检漏液、地下管道探测检漏仪、地下电缆探测检漏仪、管线定位仪、燃气管道检漏仪、湿法 涂层检漏仪等。
硬度测定仪器：里氏硬度计、超声波硬度计。
电磁超声探伤设备：电磁超声检测系统、自动化电磁超声探伤系统、电磁超声测厚仪。
X 射线实时成像与工业 CT 设备：采用图像增强器型、DR 型的通用设备、设备，分辨率测试卡。
激光检测设备：便携式激光电子散斑仪、利用激光数字散斑干涉技术的大型自动化轮胎无损检测系统、激光材料厚度在线测量仪、在线激光测径仪、激光数字检测仪，激光超声检测系统，全息感光胶片与干板 等。
电位法裂纹深度测量仪。

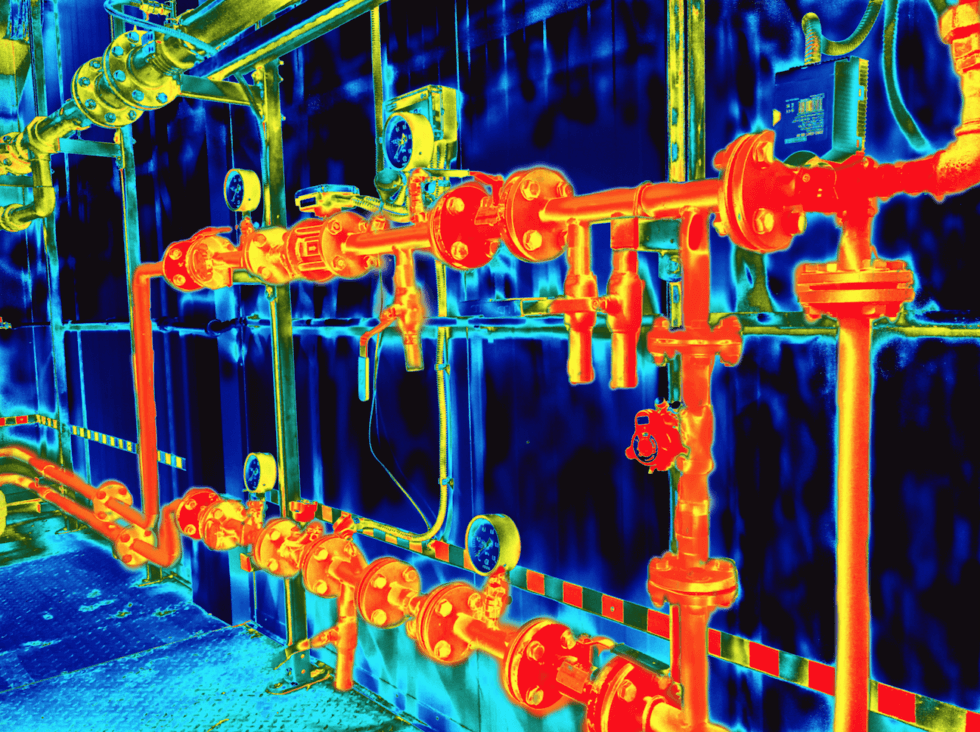

红外检测设备：红外线测温仪、红外内窥仪、红外热象仪。

配合各种无损检测方法应用的各种系列的标准试块、灵敏度试块与试片、通用对比试块、对比试块。
配合无损检测应用的各种机械辅助装置与系统：半自动化与自动化探伤系统的机械装置、射线检 测用管道爬行器、试块刻伤机、商品化 X 射线机固定夹具和支架、升降车等。
配合荧光磁粉、荧光渗透检测的紫外线灯(便携式、袖珍式、大面积辐照型)、黑光光源(除了常规的高压汞灯、灯管外，还有采用 LED 的紫外光源)。
岩石、混凝土、桩基的检测设备，混凝土钢筋检测仪、数显回弹仪、钢筋位置测定仪、楼板厚度测定 仪、波速测井仪等。
微波检测系统、太赫兹波检测系统。
热电金属材料分选仪。
磁测应力仪。
X 射线应力测定仪、X 射线衍射仪。
金属磁记忆技术：智能化磁记忆金属检测仪、应力集中磁检测仪、裂纹磁指示仪。
其他：如表面粗糙度仪、测振仪、残余应力测试仪、超声波浓度计、超声波流量计、超声波液位计、 陶瓷泥料水份速测仪̷̷等。

无损检测是指在不损伤和破坏材料、机器和结构物的情况下，对它们的物理性质、机械性能以及内部结构等进行检测的一种方法，是探测其内部或外表的缺陷（伤痕）的现代检验技术，它是检验产品质量、保证产品安全、延长产品寿命的必要的技术手段。无损检测方法很多，据美国宇航局调研分析，其认为可分为六大类约70余种。

射线检测（探伤）有X射线、γ射线和中子射线等检测方法。它是利用各种射线源对材料的透射性能及不同材料的射线的衰减程度的不同，使底片感光成黑度不同的图像来观察的。射线检测用来检测产品的气孔、夹渣、铸造孔洞等立体缺陷。当裂纹方向与射线平行时就能被检查出来。

液体渗透检测是―种检查工件或材料表面缺陷的―种方法，它不受材料磁性的限制，比磁粉探伤的应用范围更加广。应用于各种金属、非金属、磁性、非磁性材料及零件的表面缺陷的检查。可以说，除表面多孔性材料以外，几乎一切材料的表面开口缺陷都可以应用此方法获得满意的检测结果。渗透探伤操作简单，不需要复杂设备，费用低廉，缺陷显示直观，具有相当高的灵敏度，能发现宽度1微米以下的缺陷。这种方法由于检验对象不受材料组织结构和化学成分的限制，渗透探伤因而广应用于黑色和有色金属锻件、铸件、焊接件、机加工件以及陶瓷、玻璃、塑料等表面缺陷的检查。它能检查出裂纹、冷隔、夹杂、疏松、折叠、气孔等缺陷；但对于结构疏松的粉末冶金零件及其他多孔性材料不适用。

磁粉探伤用于检测铁磁性材料和工件（包括铁、镍、钻等）表面上或近表面的裂纹以及其它缺陷。对表面缺陷灵敏，对表面以下的缺陷随埋藏深度的增加检测灵敏度迅速下降。采用磁粉检测方法检测磁性材料的表面缺陷，比采用超声波或射线检测的灵敏度高，而且操作简便、结果可靠、价格便宜。因此它被广用于磁性材料表面和近表面缺陷的检测。对于非磁性材料如有色金属、奥氏体不锈钢、非金属材料等不能采用磁粉检测方法。但当铁磁性材料上的非磁性涂层厚度不超过50μm时，对磁粉检测的灵敏度影响很小。

超声波探伤主要是通过测量信号往返于缺陷的渡越时间，来确定缺陷和表面间的距离；测量回波信号的幅度和发射换能器的位置，来确定缺陷的大小和方位。超声波在介质中传播时有多种波型，检验中常用的为纵波、横波、表面波和板波。用纵波可探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷；用横波可探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、夹渣、裂缝、未焊透等缺陷；用表面波可探测形状简单的铸件上的表面缺陷；用板波可探测薄板中的缺陷。超声波探伤的优点是检测厚度大、灵敏度高、速度快、成本低、对人体无害，能对缺陷进行定位和定量。然而，超声波探伤对缺陷的显示不直观，探伤技术难度大，容易受到主、客观因素的影响，以及探伤结果不便保存等，使超声波探伤也有其局限性。

无损检测的zui大特点就是能在不损坏试件材质、结构的前提下进行检测，所以实施无损检测后，产品的检查率可以达到。但是，并不是需要测试的项目和指标都能进行无损检测，无损检测技术也有自身的局限性。因此，任何一种无损检测方法都不是wan能的，每种方法都有自己的优点和缺点。应尽可能多用几种检测方法，互相取长补短，以保证检测结果的准确性。
