日本日置接地电阻计HIOKI FT6041

作者：日本日置时间：2024-03-12 10:41:23浏览341 次

信息摘要：

接地电阻计FT6041现场适应能力强、现场工作效率高、6种测量功能，FT6041丰富的测量功能，可根据用途额选择合适的测量方法，HIOKI FT6041无需切断接地极即可测量的MEC功能，HIOKI FT6041基于4电极法测量，测量接地设计所需的大地电阻率

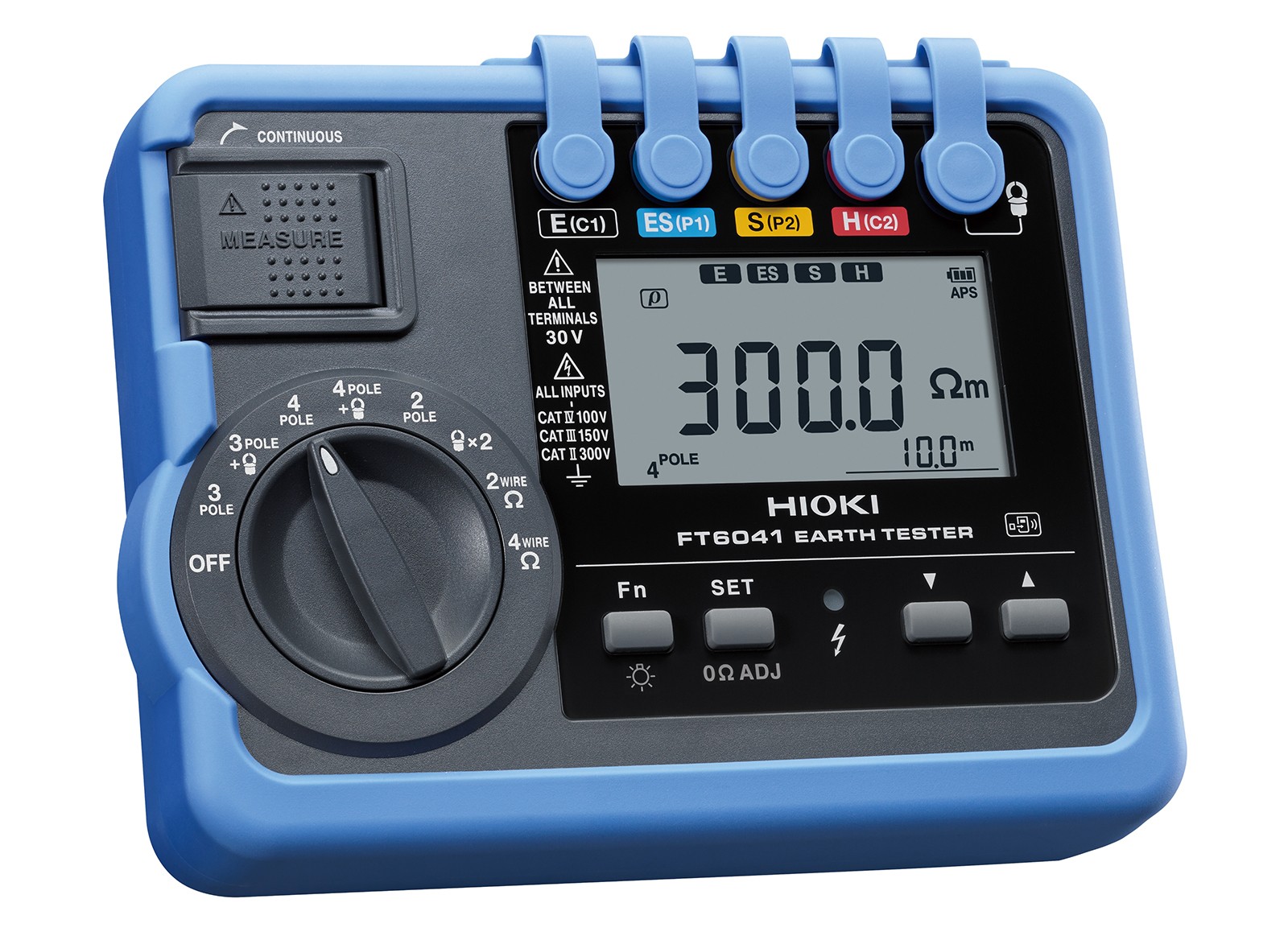

接地电阻计HIOKI FT6041

接地电阻计FT6041现场适应能力强、现场工作效率高、6种测量功能

● 支持4电极法，具备丰富的测量功能

● MEC功能，无需切断接地极也能测量

● 防尘防水IP67，工作温度-25°C ~ 65°C，防摔

● 使用接地网组件无需插入辅助接地棒

● 缩短作业时间，测量时间仅6秒，测试线的设置、收纳也很轻松

● 不论是在狭窄的地方或是测量母线，电流钳都可以轻松夹取（选件）

● 支持无线通讯，可将测量值传送至智能手机或平板电脑（安装选件Z3210时）

HIOKI FT6041丰富的测量功能，可根据用途额选择合适的测量方法

· 4电极法(温纳4电极法)：适用于测量接地设计所需的大地电阻率

· 3电极法：适用于测量接地电阻

· MEC功能：适用于在不切断多点接地极的情况下测量接地电阻

· 基于4端子测量的3电极法：适用于几Ω的接地电阻测量

· 钳式测量法(双钳)：适用于测量多重接地的接地电阻

· 低电阻测量：适用于在测量后确认重新连接接地极时的电阻

HIOKI FT6041丰富的测量功能

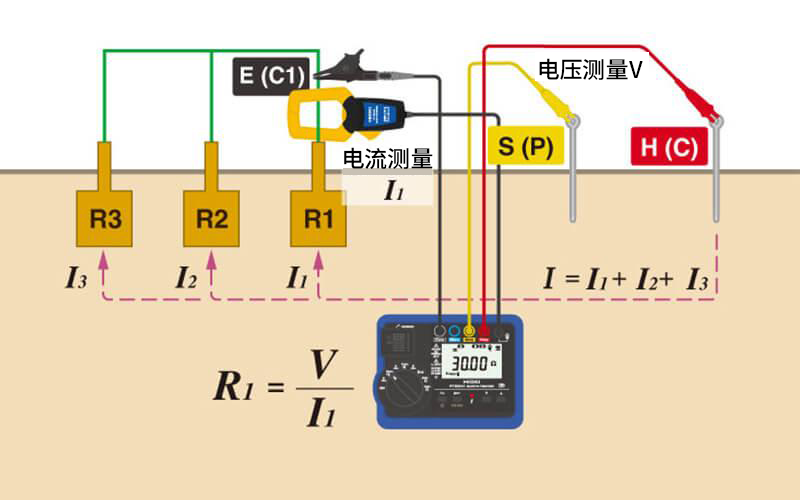

HIOKI FT6041无需切断接地极即可测量的MEC功能

在3电极法的基础上增加了基于钳式传感器的电流测量。只测量流向待测接地极的电流，因此不会受到其它接地极的影响，可节省大量工时。

※ MEC是Measuring Earth using a Clamp的缩写。

HIOKI FT6041无需切断接地极即可测量的MEC功能

HIOKI FT6041基于4电极法测量，测量接地设计所需的大地电阻率

为建筑物建设前的接地设计测量大地电阻率。大地电阻率根据土壤的性质而变化。掌握大地电阻率，设计合适的接地点和接地极的形状、尺寸等。

此外，也可测量用于评估结构接地的大地电阻率。

HIOKI FT6041基于4电极法测量

HIOKI FT6041坚固设计，适应恶劣的工作环境

· 防尘、防沙、防雨，防尘防水等级IP65、IP67(EN60529)，壳体为防止粉尘进入内部的设计，因此在现场使用时无需担心泥土或灰尘。脏了也可以用水清洗。

· 工作温度范围-25°C ~ 65°C

无论是在烈日下还是寒冷地区都可以使用，长时间的户外工作也不会出现故障。适用于接地电阻测量和维护检查。

· 安装保护壳，1m防摔，具备从1米高度坠落到水泥地上的耐冲击性能。

· 抗干扰性强，接地电压30.0 V rms，即使在嘈杂环境下也能进行稳定的测量。

HIOKI FT6041坚固设计

HIOKI FT6041缩短作业时间，减轻操作人员的负担

· 测量速度快！不缠绕、不扭曲的电线收纳

开始测量到显示测量值仅需6秒（3电极法）的快速测量，以及简单易用的卷线器设计缩短了作业时间。

· zuida允许电阻为100 kΩ的辅助接地棒只需插入一次

通过高允许电阻消除了在干燥土壤中多次重新插辅助接地棒的不便，缩短了工作时间。

· 在水泥地上也能测量的新设计，接地网组件L9846

与卷线器一体化的接地网组件。通过浇水使其湿润，即使不插辅助接地棒也能测量接地电阻。

HIOKI FT6041缩短作业时间

HIOKI FT6041不论是在狭窄的地方或是测量母线，钳形传感器都可以轻松夹取

位置较深的接地极或是很粗的母线，都可使用电流测量钳CT9848测量。

轻薄但大口径的钳口，可顺畅地夹住接地极。

HIOKI FT6041钳形传感器都可以轻松夹取

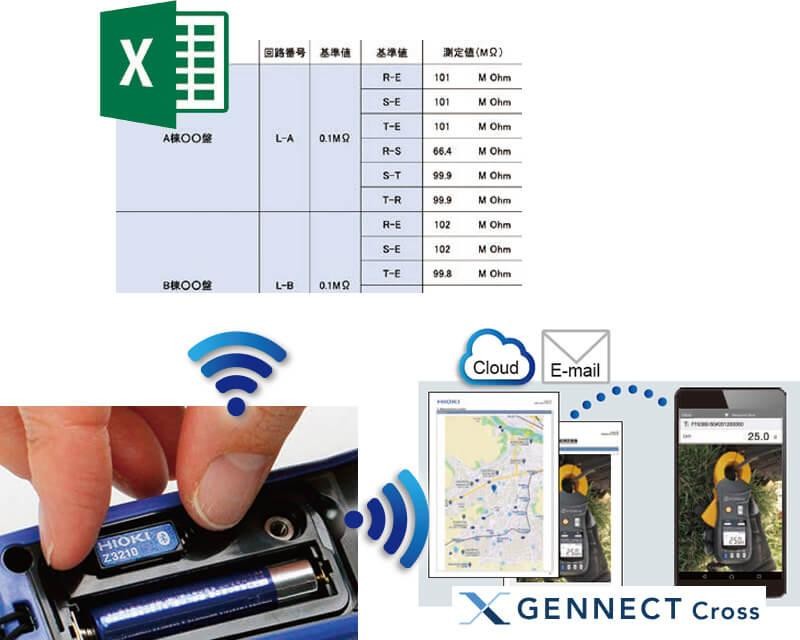

HIOKI FT6041支持无线通讯，可将测量值传送至智能手机或平板电脑

如果将无线适配器 Z3210（选件）连接到测试仪主机上，则可进行Bluetooth®通讯：测量值可直接输入到使用Excel® 创建的表格中。

还可将数据传输到GENNECT Cross（免费应用程序），轻松制作报告

通过GENNECT Cross，可对测量结果进行确认、管理以及报告制作。可结合测量现场拍摄的照片、地图和图纸，在现场顺利地管理数据。

详情请查看GENNECT Cross

7HIOKI FT6041支持无线通讯

基本参数

※1: -25℃〜40℃（80% RH 以下）,40℃〜45℃（60% RH 以下）, 45℃〜50℃（50% RH 以下）, 50℃〜55℃（40% RH 以下）, 55℃〜60℃（30% RH 以下）,60℃〜65℃（25% RH 以下）

※2: 使用4个7号镍氢充电电池时( 23℃参考值)

测量项目	接地电阻测量（4电极法, 3电极法, 2电极法, MEC功能, 钳式）, 低电阻测量（4端子法, 2端子法）, 对地电压测
对地电压测	0〜30.0 Vrms, 精度: ±2.3% rdg ±8 dgt（50/60 Hz）, ±1.3% rdg ±4 dgt（DC）
功能	火线警告显示、自动节电、大地电阻率显示（仅限4电极法）、调零、自动保持、连续测量、无线通讯（安装Z3210时）、蜂鸣器、比较器、显示切换、对地过电压显示（低电阻测量）
使用温度范围	-25℃〜65℃, ※1（未结露）
保存温湿度范围	-25℃〜65℃, 80% RH 以下（未结露）
防尘性, 防水性	IP65/IP67（IEC 60529, EN 60529）
适用标准	EN IEC 61010-2-030: 2021（安全性）, EN 61326（EMC）, EN 61557-1,EN 61557-10, EN 61557-4（低电阻）, EN 61557-5（接地电阻计）
电源	7号镍氢充电电池×4　或 7号碱性电池(LR6)×4
可测量次数（※2）	500次（3电极法, Z3210未安装时）, 400次（3电极法, Z3210安装时, 无线通讯时）
体积及重	约189W × 148H × 48D mm, 约765 g（含电池及护套）
附件	辅助接地棒 L9840（2根1组）×1, 测试线 L9841 ×1, 测试线 L9845-31 ×1, 测试线 L9845-33 ×1, 测试线 L9845-52 ×1, 接地网组件 L9846 ×2, 测试线 L9787 ×1, 携带箱 C0208 ×1, 携带箱 C0209 ×1, 7号碱性电池（LR6） ×4, 使用说明书 ×1

接地电阻测量（4电极法, 3电极法, 2电极法）

操作方式	外加电压、电压和电流测量(通过同步检波来测量有效电阻
测量范围	3 Ω (0〜3.000 Ω)	30 Ω (0〜30.00 Ω)	300 Ω (30.0Ω〜300.0 Ω)	300 Ω 以上 3 k Ω以下(300Ω〜3000 Ω)	3 k Ω 以上 30 k Ω以下 (3.00 k Ω〜30.00 k Ω)	30 k Ω 以上 300 k Ω以下 (30.0 k Ω〜300.0 k Ω)
精度	未规定	±1.5% rdg ±6 dg	±1.5% rdg ±4 dgt
辅助接地电极的允许电阻	5 kΩ		50 kΩ		100 kΩ
允许对地电压	30 V rms或42.4 V peak

MEC功能（4电极法+钳表，3电极法+钳表）

测量方式	外加电压、电压和电流测量(通过同步检波来测量有效电阻)
测量范围	30 Ω (0.00Ω〜30.00 Ω)	300 Ω (30.0Ω〜300.0 Ω)	3000 Ω (300Ω〜3000 Ω)	30.00 k Ω (3 k Ω〜30.00 k Ω)
精度	±5% rdg ±6 dgt	±5% rdg ±3 dgt

接地电阻测量（钳式）

测量方式	外加电压、电压和电流测量(通过同步检波来测量有效电阻)
测量范围	20 Ω (0.02Ω〜20.00 Ω)	200 Ω (20.0Ω〜200.0 Ω)	500 Ω (200Ω〜500 Ω)
精度	±7% rdg ±3 dgt		±35% rdg

低电阻测量

开路电压	4.0 V〜6.9 V
测量电流	200 mA以上
测量范围	30 Ω (0.00Ω〜30.00 Ω)	300 Ω (30.0Ω〜300.0 Ω)	3000 Ω (300Ω〜3000 Ω)
精度	±3 dgt (0.00Ω〜0.19 Ω) ±2% rdg ±2 dgt (0.20Ω〜10.00 Ω)	±2% rdg ±2 dgt
