激光转速传感器适配美国晶钻信号分析仪

激光转速传感器适配美国晶钻信号分析仪

美国晶钻仪器公司介绍：

美国晶钻仪器公司(Crystal Instruments，简称：CI) 是一家在机械状态监测、动态测量、振动噪声测试、 振动试验控制领域的全球领先供应商。晶钻仪器的产品广泛应用于机器故障诊断、设计验证、产品测试与过程改善等机械电子产品的研发制造过程中。

晶钻仪器RCM远程设备状态监测系统（动态数据采集与信号分析系统）提供远程监控解决方案，允许用户通过互联网在线监控设备运行状态和实时采集并分析信号数据。RCM系统结合晶钻仪器的Spider-80X、Spider-20产品，它是一个可自由扩展的高通道仪器，保证用户可以创建一个完整远程在线监控系统。 另外一种策略，晶钻仪器提供手持式动态信号分析仪CoCo-80X ，它不仅可以实时分析，且内置电源，便于携带，非常适合野外或实验室测试。它具有DSA、VDC、Rotor Dynamics三种采集与分析模式。DSA工作模式专门为机械结构分析、测试和优化，或电气、全球物理和广泛的应用。VDC致力于基于机器的振动数据采集和趋势分析。Rotor Dynamics致力于转子动力学采集与分析，提供实时阶次跟踪、相位阶次跟踪、轨道分析等。它可以实现机械在线检测。

激光转速传感器适用于Spider-20/20E 超小型动态信号分析仪

Spider-20是一个紧凑且强大的数据记录和动态信号分析仪。它提供了四个24位精度的高保真输入通道，以及一个独特的软件可选的转速计输入/信号源输出通道(全部使用传统的BNC连接器)。每个输入都是单独可编程的，用于接受来自内置电子器件的IEPE (ICP)传感器的交流或直流电压信号以及输出信号。Spider-20是一种小型测量仪器，尺寸为55/16x45/16x15/16英寸，重量仅为18盎司。它只有三个控制按钮和五个LED状态指示灯。可以使用其内部充电电池连续运行6个多小时，现场操作时还能用备用电池替换。只需按下一个按钮，它就可以在内置的4GB闪存上记录数据。

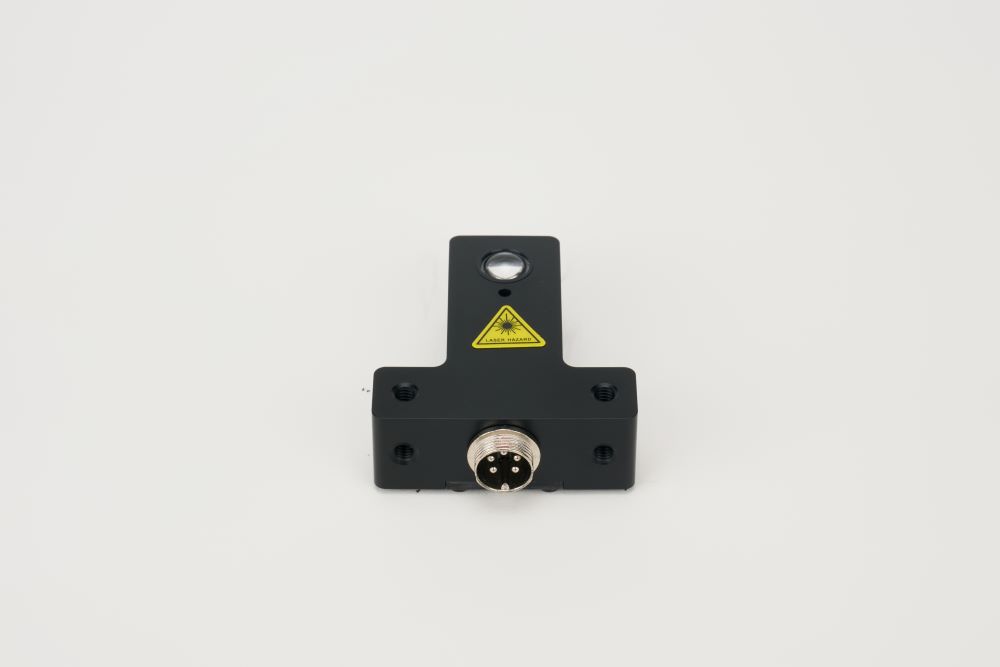

Spider-20动态信号分析仪的转速信号采集采用的是BNC接口，需要使用美国路阳的自供电传感器模块SPLR-5PW和Spider-20进行通讯，如果您使用的是Spider-20，建议使用美国路阳的自供电激光转速传感器SPLR-5PW进行转速信号测量。

Spider-20转速输入通道：（下图一）

转速表输入通道：1

连接器类型：隔离BNC（与模拟输出共享）

配置：通过软件选择转速表或输出功能

轴转速范围：3–300000RPM

图一：Spider-20模拟输入通道和转速输入通道

激光转速传感器适用于CoCo-80X 8通道手持式动态信号分析仪

CoCo-80X 8通道手持式一体化动态信号分析仪可配置信号分析(CSA)允许用户动态地配置处理流程。CSA功能使CoCo称为一个便携式、可定制的手持信号分析仪。

转速输入通道：

1 LEMO连接器：1型和2型转速表共用一个LEMO连接器，可通过软件接口进行选择

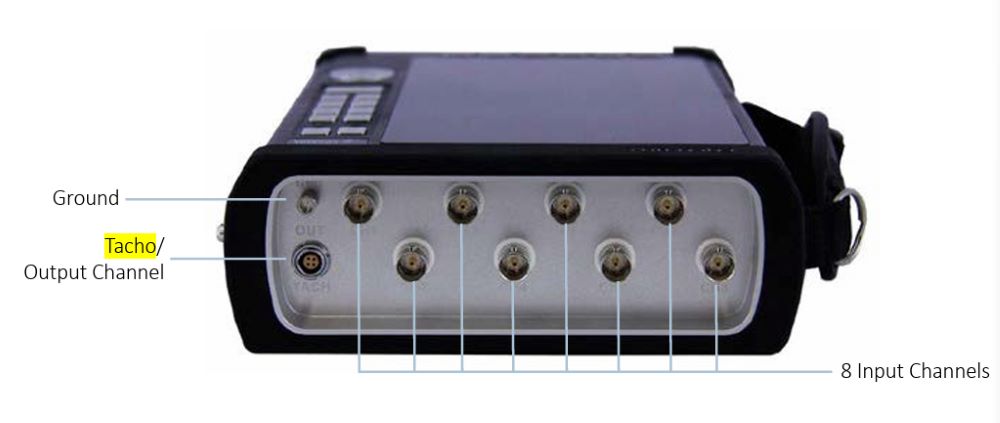

CoCo-80X动态信号分析仪的转速输入接口为lemo插座(见图二），美国路阳的ROLS-5PW激光转速传感器能够适配oCo-80X动态信号分析仪，为CoCo-80X动态信号分析仪提供转速信号。

图二：CoCo-80X动态信号分析仪的输入接口图
