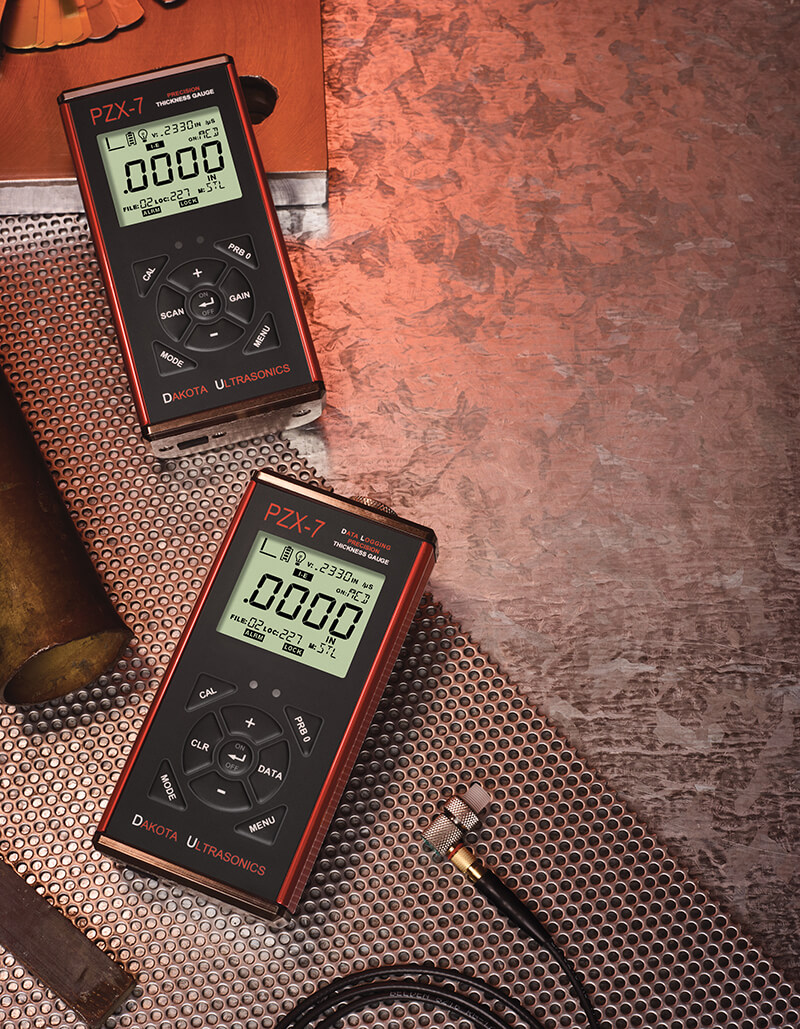

超声波测厚仪PZX-7/PZX-7DL

超声波测厚仪PZX-7/PZX-7DL

美国DAKOTA公司推出的新一代精密型超声波测厚仪PZX-7和PZX-7DL，是PX-7/PX-7DL的升级产品，具有高精度，高分辨率等特点。配备了多种测量模式，可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中，可以在不去除油漆或涂层的情况下测量材料的厚度。
符合NIST和MILSTD- 45662A标准。

特点
- 120MHz FPGA时序电路设计
- 100v尖脉冲发生器
- 多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
- 自动时间相关增益(TDG)，手动优先
- 单晶延迟块探头和接触式探头(5~20MHz)
- 低温定制液晶显示屏(-30℃)
- CDC兼容的接口，可选串行RS232或蓝牙模块
- USB TypeC数据接口
- 32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据(PZX-7DL)
- IP65防护等级  超声波测厚仪PZX-7/PZX-7DL

超声波测厚仪PZX-7/PZX-7DL技术参数

测量
脉冲-回波模式测量范围： 1.0~914.4mm(钢)
回波-回波模式测量范围： 延迟块探头0.152~25.4mm；接触式探头1.0~152.4m
界面-回波模式测量范围： 延迟块探头1.524~25.4m
塑料模式测量范围： 石墨延迟块探头0.127~6.35mm，取决于材料、探头频率和直径
单位：英制和公制
分辨率：0.01或0.001mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
增益：自动和手动控制
 时间相关增益(TDG)：在测量模式中实现

显示
多功能7段4位半数字液晶显 示器，数字高度为12.7mm
两个3.2mm高14段显示区和一个7段显示区，用于显示信 息和数值
附加的图标表示功能和模式
可选择背光(开/关/自动)，可选择亮度(低/中/高)
条形读数稳定性/重复性指示

功能
探头类型： 单晶延迟块探头和接触性探头(可选接触式探头的直径)
高速扫描模式： 显示扫描期间的zui小读数，扫描频率为100Hz
差值模式： 显示测量值和标称值的差值
报警模式： 上下限声光报警
声速测量模式：用于球化率的测量

探头

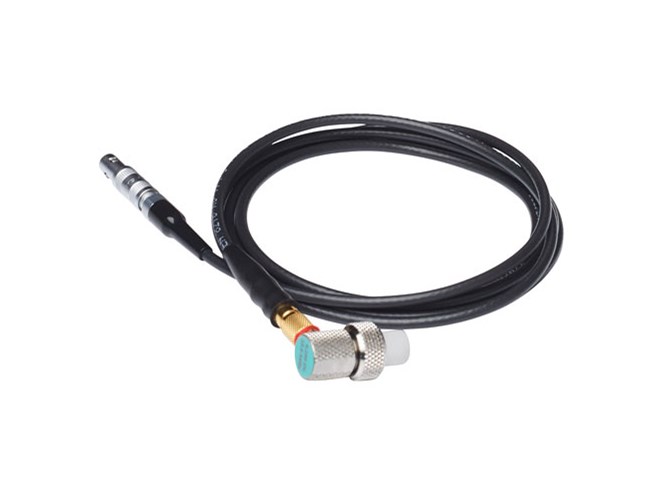

5~20MHz单晶延迟块探头和接触式探头
LEMO 00接口，1.2米探头线
可定制用于特殊应用的探头

存储
可存储40组，每组250个数据，一共10000个数据(PZX-7DL)

其他
键盘：防水防油密封按键膜，九个触感反馈按键
电源：标配为两节5号碱性电池 ，可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电。
重量：312g(含电池)
尺寸：63.5x131.3x31.5mm
操作温度：-30~75℃
外壳：挤压铝制外壳，底盖为镍板镀铝，环保封装
包装：ABS工程塑料箱
出厂证书：工厂校准可追溯到NIST和MILSTD-45662A标准

常用探头

配件
