薄层色谱法实验操作方法

薄层色谱法实验流程

薄层色谱法系将供试品溶液点于薄层板上，在展开容器内用展开剂展开，使供试品所含成分分离，所得色谱图与适宜的标准物质按同法所得的色谱图对比，亦可用薄层色谱扫描仪进行扫描，用于鉴别、检查或含量测定。

1.仪器与材料

（1）薄层板  按支持物的材质分为玻璃板、塑料板或铝板等；按固定相种类分为硅胶薄层板、键合硅胶板、微晶纤维素薄层板、聚酰胺薄层板、氧化铝薄层板等。固定相中可加入黏合剂、荧光剂。硅胶薄层板常用的有硅胶 G、硅胶 GF254、硅胶 H、硅胶 HF254，G、H 表示含或不含石膏黏合剂，F254 为在紫外光 254nm 波长到紫外线灯下显绿色背景的荧光剂。按固定相粒径大小分为普通薄层板（10~40µm）和高效薄层板（5~10µm）。

　　在保证色谱质量的前提下，可对薄层板进行特别处理和化学改性以适应分离的要求，可用实验室自制的薄层板。固定相颗粒大小一般要求粒径为 10~40μm。玻板应光滑、平整，洗净后不附水珠。

　　（2）点样器  一般釆用微升毛细管或手动、半自动、全自动点样器材。

　　（3）展开容器  上行展开一般可用适合薄层板大小的专用平底或双槽展开缸，展开时须能密闭。水平展开用专用的水平展开槽。

　　（4）显色装置  喷雾显色应使用玻璃喷雾瓶或专用喷雾器，要求用压缩气体使显色剂呈均匀细雾状喷出；浸渍显色可用专用玻璃器械或用适宜的展开缸代用；蒸气熏蒸显色可用双槽展开缸或适宜大小的干燥器代替。

　　（5）检视装置  为装有可见光、254nm 及 365nm 紫外光光源及相应的滤光片的紫外观察箱，可附加摄像设备供拍摄图像用。紫外观察箱暗箱内光源应有足够的光照度。

　　（6）薄层色谱扫描仪  系指用一定波长的光对薄层板上有吸收的斑点，或经激发后能发射出荧光的斑点，进行扫描，将扫描得到的谱图和积分数据用于物质定性或定量的分析仪器。

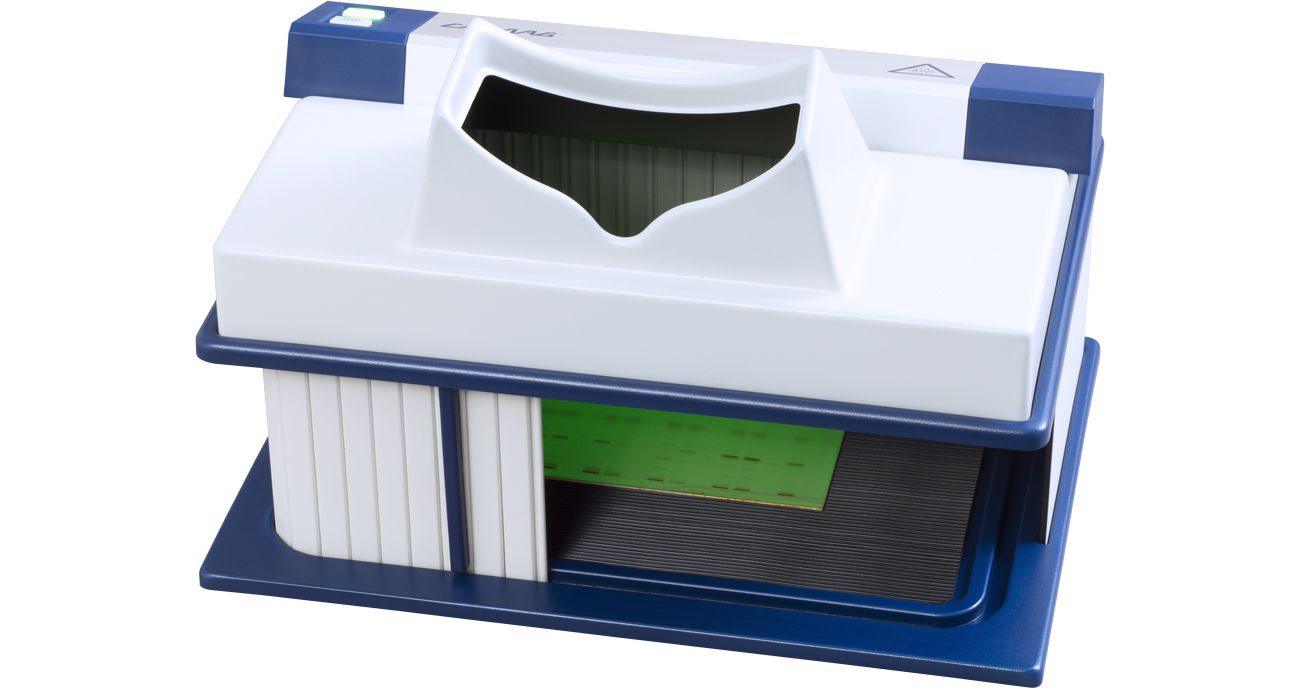

用于薄层色谱的紫外观察箱、薄层分析用紫外线灯箱

薄层色谱法操作方法

　　（1）薄层板制备

　　市售薄层板  临用前一般应在 110℃ 活化 30 分钟。聚酰胺薄膜不需活化。铝基片薄层板、塑料薄层板可根据需要剪裁，但须注意剪裁后的薄层板底边的固定相层不得有破损。如在存放期间被空气中杂质污染，使用前可用三氯甲烷、甲醇或二者的混合溶剂在展开缸中上行展开预洗，晾干，110℃ 活化，置干燥器中备用。

　　自制薄层板  除另有规定外，将 1 份固定相和 3 份水（或加有黏合剂的水溶液，如 0.2%~0.5%羟甲基纤维素钠水溶液，或为规定浓度的改性剂溶液）在研钵中按同一方向研磨混合，去除表面的气泡后，倒入涂布器中，在玻板上平稳地移动涂布器进行涂布（厚度为 0.2~0.3mm），取下涂好薄层的玻板，置水平台上于室温下晾干后，在 110℃ 烘 30 分钟，随即置于有干燥剂的干燥箱中备用。使用前检查其均匀度，在反射光及透视光下检视，表面应均匀、平整、光滑，并且无麻点、无气泡、无破损及污染。

　　（2）点样  除另有规定外，在洁净干燥的环境中，用专用毛细管或配合相应的半自动、自动点样器械点样于薄层板上。一般为圆点状或窄细的条带状，点样基线距底边 10~15mm，高效板一般基线离底边 8~10mm。圆点状直径一般不大于 4mm，高效板一般不大于 2mm。接触点样时注意勿损伤薄层表面。条带状宽度一般为 5~10mm，高效板条带宽度一般为 4~8mm，可用专用半自动或自动点样器械喷雾法点样。点间距离可视斑点扩散情况以相邻斑点互不干扰为宜，一般不少于 8mm，高效板供试品间隔不少于 5mm。

　　（3）展开  将点好供试品的薄层板放入展开缸中，浸入展开剂的深度为距原点 5mm 为宜，密闭。除另有规定外，一般上行展开 8~15cm，高效薄层板上行展开 5~8cm。溶剂前沿达到规定的展距，取出薄层板，晾干，待检测。

　　展开前如需要溶剂蒸气预平衡，可在展开缸中加入适量的展开剂，密闭，一般保持 15~30 分钟。溶剂蒸气预平衡后，应迅速放入载有供试品的薄层板，立即密闭，展开。如需使展开缸达到溶剂蒸气饱和的状态，则须在展开缸的内壁贴与展开缸高、宽同样大小的滤纸，一端浸入展开剂中，密闭一定时间，使溶剂蒸气达到饱和再如法展开。

　　必要时，可进行二次展开或双向展开，进行第二次展开前，应使薄层板残留的展开剂完全挥干。

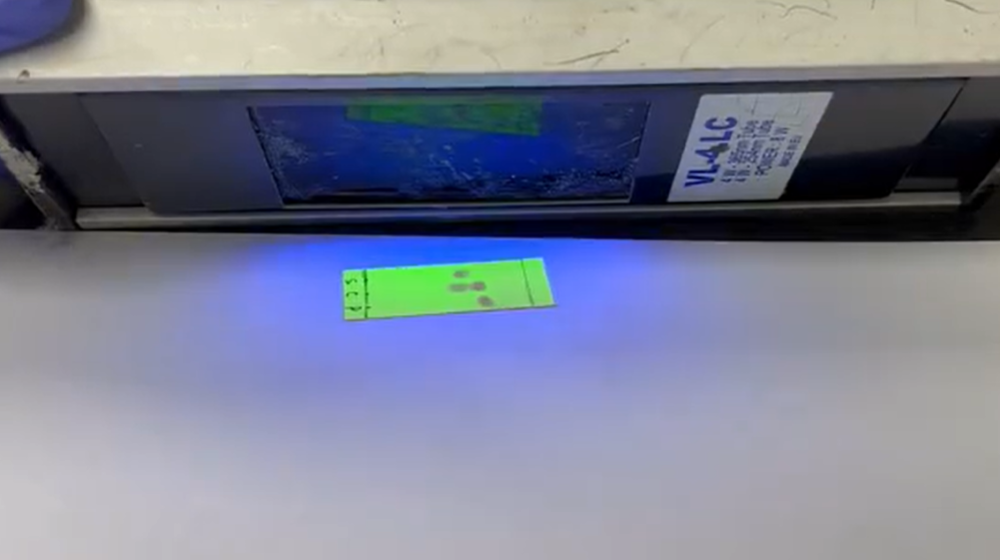

　　（4）显色与检视  有颜色的物质可在可见光下直接检视，无色物质可用喷雾法或浸渍法以适宜的显色剂显色，或加热显色，在可见光下检视。有荧光的物质或显色后可激发产生荧光的物质可在紫外线灯（365nm 或 254nm）下观察荧光斑点。对于在紫外光下有吸收的成分，可用带有荧光剂的薄层板（如硅胶 GF254 板），在紫外光灯（254nm）下观察荧光板面上的荧光物质淬灭形成的斑点。

　　（5）记录  薄层色谱图像一般可采用摄像设备拍摄，以光学照片或电子图像的形式保存。也可用薄层色谱扫描仪扫描或其他适宜的方式记录相应的色谱图。

　　3.系统适用性试验

　　按各品种项下要求对实验条件进行系统适用性试验，即用供试品和标准物质对实验条件进行试验和调整，应符合规定的要求。

　　（1）比移值（Rf）  系指从基线至展开斑点中心的距离与从基线至展开剂前沿的距离的比值。

　　除另有规定外，杂质检查时，各杂质斑点的比移值 Rf 以在 0.2~0.8 之间为宜。

　　（2）检出限  系指限量检查或杂质检查时，供试品溶液中被测物质能被检出的低浓度或量。一般采用已知浓度的供试品溶液或对照标准溶液，与稀释若干倍的自身对照标准溶液在规定的色谱条件下，在同一薄层板上点样、展开、检视，后者显清晰可辨斑点的浓度或量作为检出限。

　　（3）分离度（或称分离效能）  鉴别时，供试品与标准物质色谱中的斑点均应清晰分离。当薄层色谱扫描法用于限量检查和含量测定时，要求定量峰与相邻峰之间有较好的分离度，分离度(R)的计算公式为：

　　R=2(d2-d1)/(W1+W2)

　　式中 d2 为相邻两峰中后一峰与原点的距离；

　　d1 为相邻两峰中前一峰与原点的距离；

　　W1 及 W2 为相邻两峰各自的峰宽。

　　除另有规定外，分离度应大于 1.0。

　　在化学药品杂质检查的方法选择时，可将杂质对照品用供试品自身稀释的对照溶液溶解制成混合对照溶液，也可将杂质对照品用待测组分的对照品溶液溶解制成混合对照标准溶液，还可釆用供试品以适当的降解方法获得的溶液，上述溶液点样展开后的色谱图中，应显示清晰分离的斑点。

　　（4）相对标准偏差  薄层扫描含量测定时，同一供试品溶液在同一薄层板上平行点样的待测成分的峰面积测量值的相对标准偏差应不大于 5.0%；需显色后测定的或者异板的相对标准偏差应不大于 10.0%。

　　4.测定法

　　（1）鉴别  按各品种项下规定的方法，制备供试品溶液和对照标准溶液，在同一薄层板上点样、展开与检视，供试品色谱图中所显斑点的位置和颜色（或荧光）应与标准物质色谱图的斑点一致。必要时化学药品可采用供试品溶液与标准溶液混合点样、展开，与标准物质相应斑点应为单一、紧密斑点。

　　（2）限量检查与杂质检查  按各品种项下规定的方法，制备供试品溶液和对照标准溶液，并按规定的色谱条件点样、展开和检视。供试品溶液色谱图中待检查的斑点与相应的标准物质斑点比较，颜色（或荧光）不得更深；或照薄层色谱扫描法操作，测定峰面积值，供试品色谱图中相应斑点的峰面积值不得大于标准物质的峰面积值。含量限度检查应按规定测定限量。

　　化学药品杂质检查可釆用杂质对照法、供试品溶液的自身稀释对照法或两法并用。供试品溶液除主斑点外的其他斑点与相应的杂质对照标准溶液或系列浓度杂质对照标准溶液的相应主斑点比较，不得更深，或与供试品溶液自身稀释对照溶液或系列浓度自身稀释对照溶液的相应主斑点比较，不得更深。通常应规定杂质的斑点数和单一杂质量，当釆用系列自身稀释对照溶液时，也可规定估计的杂质总量。

　　（3）含量测定  照薄层色谱扫描法，按各品种项下规定的方法，制备供试品溶液和对照标准溶液，并按规定的色谱条件点样、展开、扫描测定。或将待测色谱斑点刮下经洗脱后，再用适宜的方法测定。

5.薄层色谱扫描法

　　系指用一定波长的光照射在薄层板上，对薄层色谱中可吸收紫外光或可见光的斑点，或经激发后能发射出荧光的斑点进行扫描，将扫描得到的图谱及积分数据用于鉴别、检查或含量测定。可根据不同薄层色谱扫描仪的结构特点，按照规定方式扫描测定，一般选择反射方式，采用吸收法或荧光法。除另有规定外，含量测定应使用市售薄层板。

　　扫描方法可采用单波长扫描或双波长扫描。如采用双波长扫描，应选用待测斑点无吸收或小吸收的波长为参比波长，供试品色谱图中待测斑点的比移值（Rf 值）、光谱扫描得到的吸收光谱图或测得的光谱大吸收和小吸收应与对照标准溶液相符，以保证测定结果的准确性。薄层色谱扫描定量测定应保证供试品斑点的量在线性范围内，必要时可适当调整供试品溶液的点样量，供试品与标准物质同板点样、展开、扫描、测定和计算。

　　薄层色谱扫描用于含量测定时，通常采用线性回归二点法计算，如线性范围很窄时，可用多点法校正多项式回归计算。供试品溶液和对照标准溶液应交叉点于同一薄层板上，供试品点样不得少于 2 个，标准物质每一浓度不得少于 2 个。扫描时，应沿展开方向扫描，不可横向扫描。

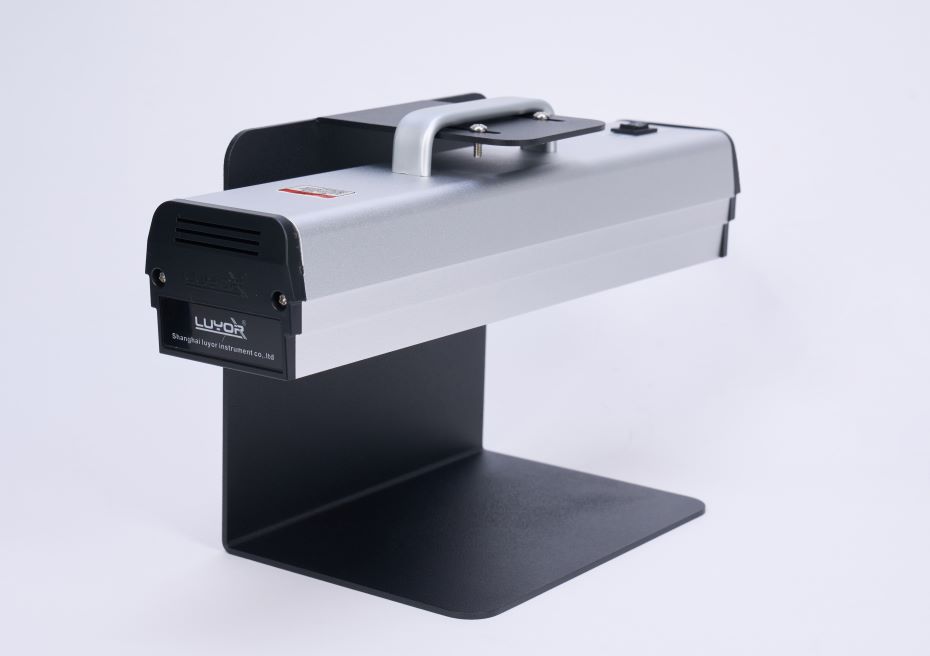

上图：用于薄层色谱的双波长紫外线灯LEAC-280L
