紫外交联仪的能量mJ/cm2和强度如何转换

紫外交联仪的能量和强度如何转换

文献中的紫外交联的设定值通常以mJ/cm2或J/m2单位进行报告。在某些情况中，报告中会用功率单位描述通量（例如μW / cm2），在这种情况下，用户应使用公式1确定能量。

公式1.  Fluence Rate(mW/cm2)×Time(sec)=Fluence/Dose(mJ/cm2)

示例将流感病毒在1000uW/cm2的紫外环境中曝光10min。将此报告中的紫外线剂量转换为mJ/cm2。

1000uW/cm2=1mW/cm2，10min=10×60sec=600sec

1mW/cm2×600sec=600mJ/cm2

紫外交联的能量单位换算

1J/cm2=1000mJ/cm2=10000J/m2

紫外交联的功率单位换算

1W/cm2=1,000mW/cm2=10,000W/m2=1,000,000μW/cm2

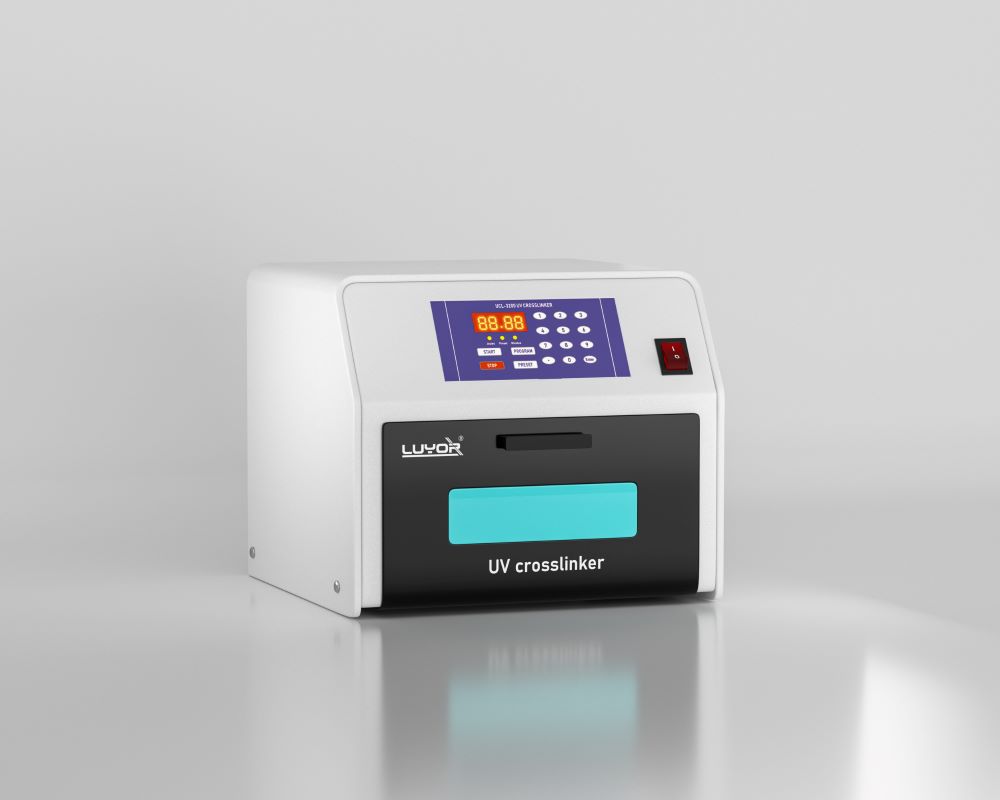

上海峰志仪器有限公司销售的美国路阳公司生产的UVA(365nm)、UVB(302 nm)、UVC(254 nm)三种波长紫外交联仪，主要包括UCL-3200L/3500L（365nm）、UCL-3200M/3500M（302nm）、UCL-3200/3500（254nm）（三种波长），每款设备均可按照能量或者辐照时间设置。

紫外交联仪的操作步骤

1.接通电源线，打开电源开关(使用请先断电安装灯管)。

2.选择运行模式。

能量模式（Energy指示灯亮)，可以通过Energy按键选择此模式。

时间模式（Time指示灯亮），可以通过Time按键选择此模式。

预设模式（Preset指示灯亮），可以通过Preset按键选择此模式。

3.设定交联的参数值

自动模式下，默认设置能量：120.0mJ/cm2（此参数不可修改）。

能量模式下，通过0-9数字键输入需要设定的能量值，输入完毕后按Enter键输入完毕。在输入过程中可以通过Stop/Reset按键重新输入参数。

时间模式下，通过0-9数字键输入需要设定的时间参数，在输入过程中可以通过Stop按键重新输入参数。输入完毕后按Enter键输入完毕。

在预设模式下，（1）首先通过0-9数字键选择程序号，在选择过程中可以通过Stop按键重新输入程序号。选择完毕后按Enter键确认程序号。（2）通过Energy按键或者Time按键选择预设模式下的工作模式。（3）后通过0-9数字键输入需要设定的参数值，在输入过程中可以通过Stop按键重新输入参数。输入完毕后按Enter键输入完毕。

注：(1)在预设模式时，如果选择程序号并按下Enter键后，程序号即被选定，如果再重新选择程序号时，需要再按下两次Preset按键。

(2)Preset按键按一次，Preset指示灯亮，表示处于预设模式，再按一次Preset按键，则Preset指示灯灭，表示退出预设模式进入自动模式。

5.放置实验样品:将实验物品置于紫外曝光室中，样品放置完成时注意关好门。

注：

(1)交联仪的门未关到位时无法启动。

(2)样品尽量放置在中间位置。（具体数据参见附表1箱体内部能量分布值）

6.按下Run/Pause按键启动，进行实验。

7.交联结束（交联结束后，蜂鸣器鸣叫三声，交联仪处于待机状态。

8.关闭电源，取出样品。
