便携式频闪仪LUYOR-905
便携式频闪仪LUYOR-905生产厂家是上海路阳公司，是一款便携式的LED频闪仪。频闪仪也叫频闪灯，其内部一般包括氙气灯管、高压触发电路、频率调节电路和显示电路。氙气灯管是内部充满氙气等惰性气体的玻璃灯管，在高压电流触发下，灯管两极之间持续放电而发光，其发光持续时间由储能电容决定。在实际使用过程中，当我们将频闪仪的闪光频率调节到与印刷图案运动速度接近或同步时，由于人眼的视觉残留原因，高速运动的印刷图案变得缓慢运动或相对静止，利用这种原理，我们可以用人眼直观地检查每个印刷图案的印刷质量，且不会造成任何色彩失真。在软包装行业，频闪仪在印刷机、检品机、分切机、复卷机、压膜机、烫金机、合掌机等场合广泛应用。频闪仪的类型有几十种，从光源来分可以分为氙气灯频闪仪和LED灯频闪仪两大类；从使用方式来说可以分为便携式、充电式和固定式三大类；考虑到产品使用寿命，从使用频率来分，LED频闪仪频率都在200Hz（12000闪/分钟）以上，氙气灯频闪仪一般在200Hz以下。

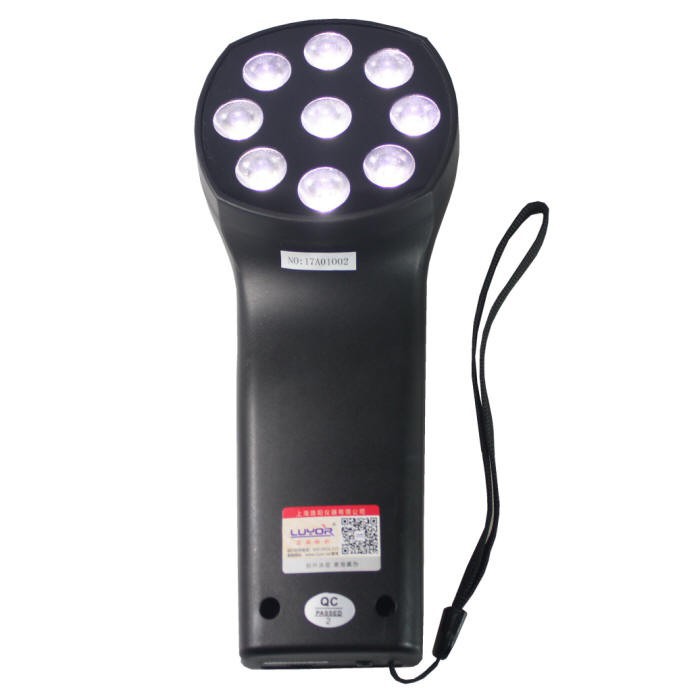

LUYOR-905手持式LED频闪仪是美国路阳公司研发的便携式频闪灯，LUYOR-905采用大功率LED灯珠，具有测量范围广、亮度高、亮度均匀、寿命长等特点。LUYOR-905适用于转速测量和运动状态观察，可以用拇指方便操作，内置锂电池，充满电连续使用时间长达12小时以上。LUYOR-905 便携式LED频闪仪是用来测量高速运动的物体，当频闪仪的闪光速度与高速运动的物体速度相同步时，我们看到的是一个相对静止的状态。这个原理使我们可以清晰的观察到运动中的齿轮咬合、各类转子的工作情况。LUYOR-905 便携式LED频闪仪在测量量程方面可以到达60-120000RPM，满足了不同用户的需求，LED频闪仪装有9只LED灯管，不但从亮度效果方面有了显著提高，而且非常省电，大大提高了电池的效率，产热低，非常适合长时间使用！LUYOR-905频闪仪器广泛适用于包装印刷行业，检测印刷品质、模切、打孔、折叠；用于纺织业的纺纱机和绕线机上锭子、线的转速测量；用于机械制造业的非接触性转速测量、检测震荡幅度和振动频率及加工中心刀具的磨损情况；还可用于飞机制造、汽车制造、电缆喷码、采矿业、造船、钢铁、化工、光学、等行业。
LUYOR-905手持式led频闪仪主要参数：
设定精度 （内部振动）： 0.01%±1 digit（25℃时）
设定分辨率（内部振动）： 60 .0~12,000FPM 0.1 FPM
12000~120000FPM 1 FPM
1~200HZ 0.01 HZ
200.1~2000 HZ 0.015 HZ
电池：DC12V 3000mA
功率：约90W
尺寸：203mm*110mm*192mm
重量：900g
LED规格及性能： 10W; LED的使用寿命3～5年
锂电池规格及容量：DC 10.8V; 2000mA
单位： FPM ; HZ(参数设定模式下可切换）
测量范围： 60 ~120,000FPM
X2 、1/2 ：倍频、半倍频
位移功能：PHASE+、PHASE- 改变度数+3°、-3°
RATIO键：每次以 0.1°在0.1°~2.5°范围内调整闪光触发角度
外部触发输入：传感器脉冲信号触发
LUYOR-905手持式led频闪仪标准配置：

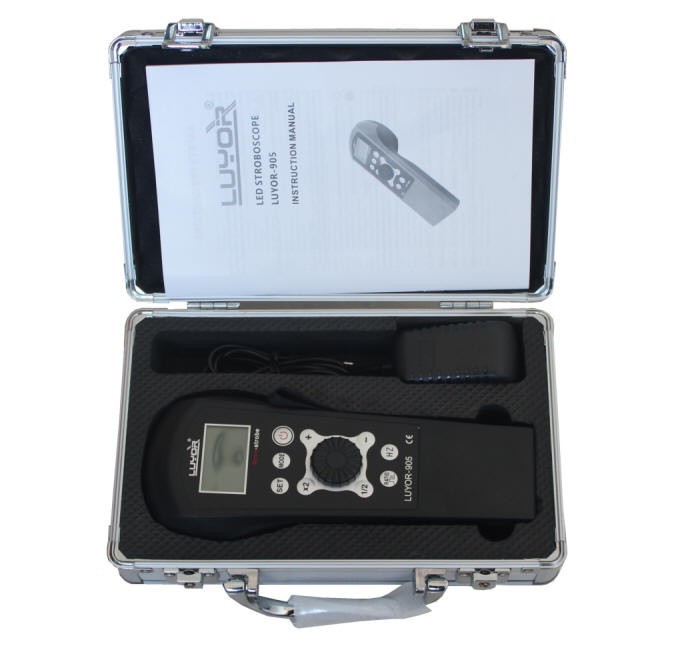

频闪仪、 AC/DC电源适配器 (AC220V/DC19V/3A) 、使用说明书、产品保修卡
luyor-905便携式频闪仪的应用：
◆用于钢材冷轧车间以及薄板镀层车间，视觉监测产品表面缺陷
◆视频检测纸幅成形过程
◆监控汽缸和轴工作情况，测定其转速
◆对印刷材料进行整幅的在线监控
◆印刷标签、表格、柔版、凹版印刷中的标线符号检测
◆对荧光印刷质量检测进行的紫外线控制
◆餐巾纸等产品印刷时水印控制
◆切纸机和卷纸机的ZUI后质检
◆折叠机的动态分析
◆发动机和齿轮的同步控制。
◆包装设备机械操作过程中的动态分析，如针对折叠、弯曲等操作
◆检测冷密封粘接操作
◆整个生产线的在线检测
◆用于轮胎测试
◆水表的检验和校准
◆非接触性转速计算
◆齿轮离合器滑动系数测量
◆快速周期性或一次性运动的分析
◆振动和运动的视觉效果
◆飞机涡轮和螺旋推进器的转速监测
◆对引擎的运行、震动进行视觉监测
◆发动机测试台上阀间隙以及气门挺杆运动的监测
◆发动机研制过程中监测喷油性能
◆发动机、齿轮以及排气系统的震动监测
◆对搅拌机和分离机的工作进行视频监测
◆检测泵的转速
◆检测雾化过程
◆船只螺旋桨，涡轮机及推进系统中气蚀现象的监测
◆非接触性转速测量
◆检测振荡振幅和震动频率
◆对复杂运动过程用“慢放”功能显示
◆监测生产中钻头和锉刀等工具的状况
◆测量离合器和传送带的滑动系数
◆检测齿轮箱中齿轮啮合的齿隙情况
◆纺织锭子、线轴的转速控制
◆机械编织机纬纱监测
◆织物离开绷架前检查是否有歪斜的纬线
◆监测缝纫机上纺线和其他零件的运行状况
◆监控整个电缆的标记情况
◆监测捻线机工作情况
LUYOR-905频闪仪的行业应用：
频闪仪是以一定频率快速闪动的光源，在观测高速旋转的物体时，通过调节频闪仪的闪动频率，使其与被测物体的转动或运动物体的速度接近或同步时，被测物体虽然在高速运动着，但看上去却是缓慢运动或静止的。这种视觉暂留现象，使人目测就能轻易观测高速运动物体的运行状况。检查各类转子、齿轮啮合、振动情况或诊断纺织、印刷、馐、高速物体表面缺陷等和运行轨迹。
LUYOR-905便携式频闪仪的产品介绍：（pdf文档）

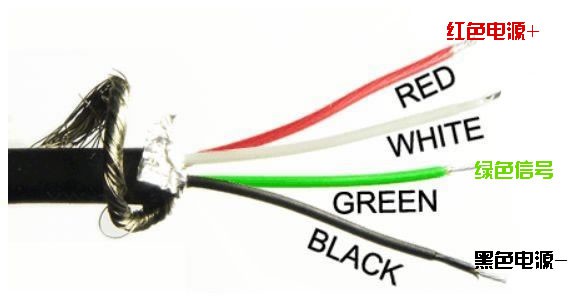

当采用外部传感器触发LUYOR-905频闪仪时，外部激光转速传感器的连接方法如下图：
尾部外部插口采用USB MIRCO标准插孔
LUYOR-905频闪仪的主要功能
1）利用频闪仪测量振动或转动物体速度。
频闪仪本身可以发出短暂又频密的闪光，当调节频闪灯的闪动频率,使其与被测物的转动或运动速度同步时,被测物虽然高速运动着,但看上去却是是静止画面,而此时频闪仪的闪光速度即为被检测物体转速和运动频率。利用此原理可以测量圆转体，如马达、齿轮、滑轮、转动轴或风扇等速度，另外还可以测量反覆震动体，如气动鎚、离心分离机或震动送料台等的速度。
我们以测量电扇转速为例，若频闪仪的闪光频率(n次/分)正好与电扇的旋转速度(n次/分)相等，那么当频闪仪闪光时，电扇叶片必将位于上次闪光时所在的位置，由于视觉暂留的缘故，电扇的叶片看上去好像根本未动。这就是说，当频闪仪的闪光频率与被测物体的转动速度相等时，转动物体看上去好像静止一般，呈现为一个静止的图像。
2）利用频闪仪获取静止画面，检测产品质量
除了测速以外，利用频闪仪视觉暂留现象使人目测就能轻易观测到高速运动物体的表面质量，进行观察或分析。随着我国经济的高速发展，越来越多的行业开始使用频闪仪作为封罐机械、印刷机械、纺织机械或其他自动化机械等做品管或维护工具 ,来帮助解决产品质量检验问题。
频闪仪在测量直线工作的物体，如印刷机及检品机等的操作上，并非是用来测量“印刷滚筒或马达”的转速，而是希望获得同步静止画面，以监控其印刷品质.换言之,欲调整频闪仪闪光速率时,应依据“每分钟拉出多少张画面”的频率来调整,而非依据“每分钟拉出多少米”调整。在实务上我们以印刷机为例：
假设印刷机每分钟印出 100Meters,且印出之图面长度为10cm,则该等机械每分钟应是印出1000张图面.其计算方法如下:
1 米 ÷ 10cm = 10 张……表示每米包括 10 张图面。
10 张 × 100 米(每分钟)=1000 张……表示每分钟印出 1000 张图面。
此时,如将频闪仪的闪光速率调整到 1000FPM 后,即可轻易获得清晰之同步静止画面。因此,如果寻找直线运送中图面的同步静止画面,应预先以上列的计算法,算出每分钟印出多少张图面后,再来调整频闪仪的闪光速率,将可较轻易获得其同步静止画面。同理,也可轻易地换算出该设备的产量。
LUYOR-905频闪仪的使用方法
频闪仪的具体使用上有内部控制和外部控制两种。
1）内部控制使用普通频闪仪即可。
该频闪仪是以固定频率闪光，适合于机器速度比较稳定的场合，因为此时被观测对象也是以一个稳定的频率出现，从而可以实现比较好的观测效果。具体步骤如下:
a. 先估测图案的运动频率，具体估算方法在前面印刷机案例中已有介绍。
b. 将频闪仪的闪光源照射向被测物体。
c. 由高频往低频方向调整到估算频率,再微调直到被测物体显现出个清晰的同步静止画面为止。在确认静止画面时可借由该被测物体的外、轮廓、标记等等,来确认是否与停止不动时的画面完全相同,也可以调整其两倍的频率，来确认是否存在两个重叠影像,从而确定其一倍频率时的影像,是真实同步静止画面,也是其真实的 RPM或 FPM。
d. 读出数字幕上所显示的数值,即是该被测物体之每分钟的工作次数(或称RPM;或称 FPM)。
2）外部控制则需要使用自动同步频闪仪，并配套色标传感器使用。
当机器速度不断变化时，被观测对象的频率也不断变化，此时以固定频率闪光的内部控制模式不能适应，此时应当采用外部控制模式。通过自动同步频闪仪外接传感器获取外部图像的信号，来一个图案，频闪仪就闪光一次，从而实现图案的自动同步跟踪。
另外，由于印刷塑料薄膜时会有很强的静电产生，在使用频闪仪的过程中，用户务必要注意仪器的接地工作，否则很容易使频闪仪的控制线路部分受到强大的静电干扰，直至将内部芯片损坏，导致频闪仪不能正常工作。为使频闪仪不被电流冲击而造成性损坏，请确保每次开关频闪仪的时间间隔在20秒以上。
频闪仪使用过程中的误区
1.频闪仪的闪烁频率过低：由于印刷图案较大或印刷速度较低，图案运动速度缓慢，此时使用频闪仪就不合适。当频闪仪在500次/分以下的频率频闪，在观察图案时，眼睛会感觉很晃眼，好像无法看到相对静止的印刷图案。这种情况下，并不是频闪仪本身出现了问题，而是人眼很难清楚分辨瞬间闪光反射到人眼的图案。用于人眼直接观察印刷图案的场合，要求频率在500次/分以上。
2.频闪仪的闪烁频率过高：氙气灯管都是有一定的寿命的，其寿命以闪光次数表示。过高的闪烁频率使用时，频闪仪灯管的使用时间会缩短。一般情况下，当印刷图案出现问题时，不会只出现单个图案不好，而是会出现连续一批（多个）图案都存在问题。所以在检验产品表面质量时，并不需要对每个印刷图案进行逐个检验，此时可以降低频率使用，把频率设在图案运动频率的1/n倍，都可以让图案相对静止，建议频率选择在2000f/m-4000f/m左右，即保证了清楚观测图案的效果，同时延长了频闪仪灯管的使用寿命。
3.频闪仪的闪光亮度问题：频闪灯管的MAX功率是固定的，其单次闪光亮度跟频率是成反比的。在高频闪光下，亮度肯定会比低频的时候低。在实际使用过程中，并不是闪光亮度越高越好，对于反光较强的印刷材质，则需要亮度较低且柔和的灯光，并且对于不同的使用者来说，灯光的亮度要求也不一致。
便携式频闪仪LUYOR-905样本下载：
转速和频闪的名词解释：
RPM:Rotational per minute,rpm就是每分钟转动多少次。
转速(Rotational Speed或Rev)是做圆周运动的物体单位时间内沿圆周绕圆心转过的圈数（与频率不同）。
转速的标准单位为rps （转/秒）或 rpm （转/分），也有表示为RPM (转/分 ，主要为日本和欧洲采用，我国采用标准)。
FPM= flashes per minute,FPM就是每分钟闪烁次数，FPM相当于RPM.
