德国BRAUN D521单通道转速监控监视器

德国BRAUN D521单通道转速监控监视器

D521 适于较高安全要求的单通道转速监控监视器，可达 SIL1 级

单通道监视器，带传感器监控装置及可靠性控制自检功能

5 位数红色 LED 显示

频率范围 0 Hz...50 kHz

通用测量信号输入，磁感应传感器（MPU）

1个模拟输出端口 0/4…20 mA 或 0/2…10 V（为版本D521.10, D521.12, D521.14）

2报警输出作为SPDT继电器（为版本D521.02, D521.04, D521.12, D521.14）

2报警输出作为PhotoMOS继电器（为版本D521.04, D521.14）

脉冲输出

USB 2.0 数据接口

设备上的应用数据可编程

小的总使用成本（Total Cost of Ownership）

将两台监视器的临界信号触点相连，可构成一个带冗余的系统（1oo2 或 2oo2）

具有较高安全等级的 1oo2 架构

具有大可用性的 2oo2 架构

通用电源 20...265 Vuc

上图：德国BRAUN D521单通道转速监控监视器

德国BRAUN D225单通道转速监视器

1通道监视器用于识别转速和旋转方向及故障的 D225，可达 SIL1 级，单通道转速监视器，带传感器监控装置及可靠性控制自检功能

5 位数红色 LED 显示

频率范围 0 Hz...50 kHz

测量信号输入端口（用于转速和旋转方向），2 重移向，用于连接 A5S 传感器

1 个模拟输出端口 0/4...20 mA

4 个经继电触点的信息通道

RS232 接口 （为版本D225.11）

PROFIBUS 接口 （为版本D225.12）

通用电源 20...265 Vuc

上图：德国BRAUN D525单通道转速监控监视器

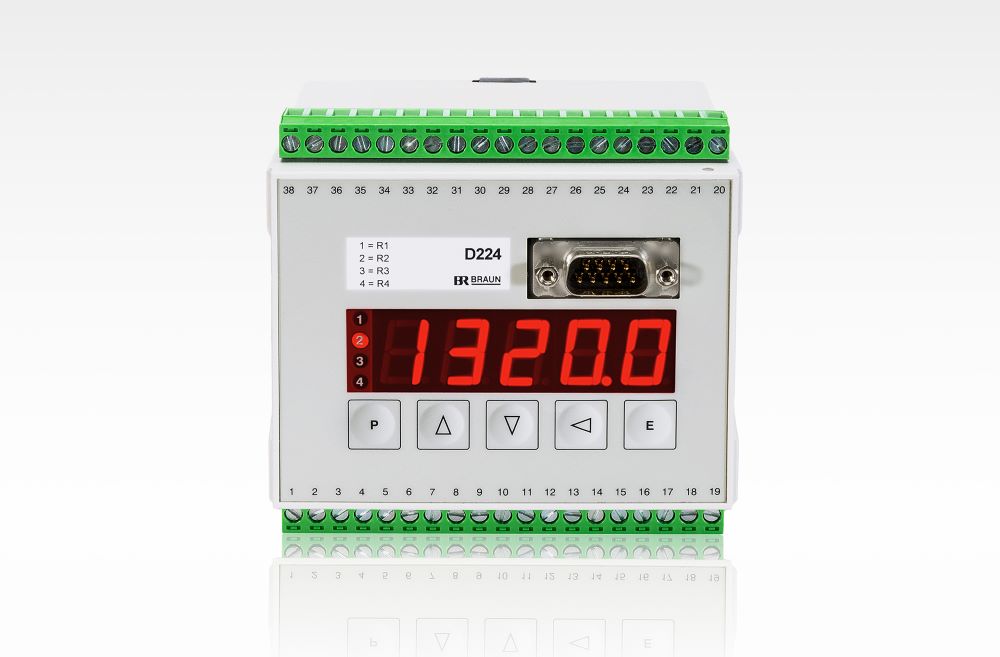

德国BRAUN D224双通道转速监视器

2通道监视器用于识别转速和比例的 D224，可达 SIL1 级

单通道监视器，带传感器监控装置及可靠性控制自检功能

5 位数红色 LED 显示

频率范围 0 Hz...50 kHz

2 个测量信号输入端口，用于连接两台 A5S 系列传感器或

2 个通用测量信号输入端口，用于连接磁感应传感器 (MPU)。

1 个模拟输出端口 0/4...20 mA

4 个经继电触点的信息通道

RS232 接口 （为版本D224.11）

PROFIBUS 接口 （为版本D224.12）

通用电源 20...265 Vuc

上图：德国BRAUN D524单通道转速监控监视器

转速监控器产品矩阵（概述）

*RS232 和 USB 2.0 只为参数

德国BRAUN 工业电子设备公司研发和生产并在全球范围内销售其工业用“转动设备”保护系统，尤其针对转速测量和监控。该系统在安全和可用性方面能满足客户要求。作为全球转速测量和控制的供应商，60 多年来，BRAUN不断挑战自我、持续创新。自那时起，BRAUN 系统就护卫着众多企业设备，涉及能源、石油、天然气和化学等行业。BRAUN的保护系统被安装于全球 100 多个，主要用于对安全要求及其严苛的转动部件。对于BRAUN的 OEM 厂商而言，BRAUN既是以解决方案为导向的系统供应商，也是值得信赖的合作伙伴。BRAUN的解决方案包括能够获取和监控转速及相关参数的全套产品，并可集成于各类装备中。始终适应客户的需求。始终保证安全性与可用性。
