MiniVLS 系列光学激光转速传感器

MiniVLS 系列光学激光转速传感器主要设计用于与转速测量，包括超高速监控，这些高质量的激光传感器安装在坚固的不锈钢外壳中，密封等级达到 IP67 标准，它们设计用于轻松安装在接近传感器式外壳中，带有螺纹外壳的普通版本，设计用于手持式或可选安装支架，可以是三脚架这些光学激光传感器可安装或固定在机器表面，可与几乎任何脉冲输入监控设备一起使用，例如数字转速计、计数器和旋转监控产品、数据采集器，包括便携式、面板安装和台式仪器，它们还与大多数状态监测产品兼容。

The MiniVLS Series Optical Laser Speed Sensors are primarily designed for speed related applications, including very high speed monitoring, these high quality Laser Sensors are housed in a rugged stainless steel enclosures which are sealed to IP67 standard, they are engineered for easy mounting in either a proximity Sensor style housing, plain version with a threaded housing which is designed to be used either handheld or with an optional mounting bracket which can be tripod mounted or fixed to a machine surface, these Optical Laser Sensors can be used with almost any pulse input monitoring equipment such as Digital Tachometers, Counters and rotation monitoring products, data collectors, including portable, panel mounted and bench style instruments, they are also compatible with most Condition Monitoring products.

汽车应用：广泛用于研究、开发和测试应用。

状态监测应用：非常适合旋转机械上的相位和速度监控平衡应用。

光学范围：激光型号使用反光带测量长达2米，使用反光镜或特殊配置测量距离更远。

Automotive Applications: Widely used for research, development and test applications.

Condition Monitoring Application: Ideal for phase and speed monitoring balancing applications on rotating machinery.

Optical Ranges: Laser models measure Up to 2 metres with reflective tape, a greater distance with retroreflectors or special configurations.

特征

工作频率高达 250,000 rpm

光学范围远达 2 米

宽工作角度 – 高达 80° 度

目标指标标准

一体式连接器

不锈钢外壳

螺纹外壳

反极性和短路保护

MiniVLS传感器的可选附件和电缆必须单独订购

Features

Operating frequency up to 250,000 rpm

Long optical range up to 2 metres

Wide angle of operation – up to 80° degree

On target indicator standard

Integral connector

Stainless steel housing

Threaded Housing

Reverse polarity and short circuit protected

Optional Accessories & Cables must be ordered separately for the MiniVLS Sensors

Scope of Supply

供货范围

说明书

MiniVLS 111 速度传感器螺纹外壳 （5vdc）

校准证书

反光带

Instruction Manual

MiniVLS 111 Speed Sensor Threaded Housing (5vdc)

Certificate of Calibration

Reflective Tape

技术参数：

警告激光辐射，不要盯着光束，II类激光产品

WARNING LASER RADIATION, DO NOT STARE INTO BEAM, CLASS II LASER PRODUCT

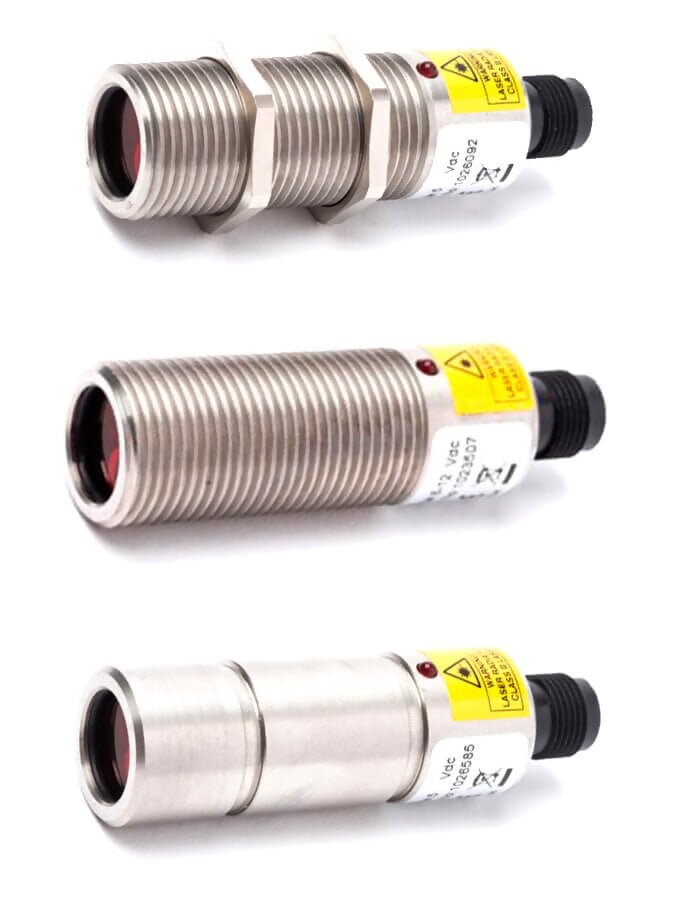

可选型号：

MiniVLS 111 激光转速传感器（螺纹外壳，5vdc ）

MiniVLS 112 激光转速传感器（螺纹外壳，8-24VDC）

MiniVLS 113 激光转速传感器（螺纹外壳，6-12VDC）

MiniVLS 211 激光转速传感器（普通外壳，5vdc）

MiniVLS 212 激光转速传感器（普通外壳8-24VDC）

MiniVLS 213 激光转速传感器（普通外壳6-12vdc）

MiniVLS 311 激光转速传感器（普通外壳线端，5vdc）

MiniVLS 311/001 激光转速传感器（普通外壳 3.5mm 插孔插头，5vdc）

MiniVLS 311/003 激光转速传感器 （普通外壳 5 针 DIN ，5vdc）

可选配件和电缆：

RT5型：5 米反光带卷

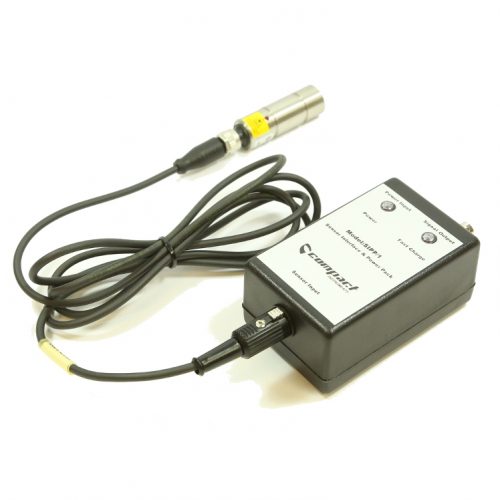

SIPP/1型：传感器接口电源组 仅限 5V 单元

SIPP/2型：信号输入电缆尾部仅 5V 单元

SIPP/AC1型：仅限英国 230V 交流充电器 5V 装置

SIPP/AC2型：仅限欧洲充电器 5V 装置

MiniVLS 可选电缆

MVLS-1型：直插式连接器

MVLS-3型：90度连接器

MVLS-2/003型：2m 电缆 5 针 240 度锁定 DIN 连接器

MVLS-2/001型：2米电缆和3.5毫米立体声插孔插头

MVLS-5/007型：带 TA4F 连接器的 3m 电缆

MVLS-5/021型：带 Amphenol 连接器的 10m 电缆

MVLS-5/016型：带 Lemo 连接器的 3m 电缆

MVLS-5/020型：带 Lemo 连接器的 5m 电缆

MVLS-2/002型：2m 电缆 5 针 180 度 DIN 连接器

MVLS-3/009型：3m 电缆 5 针 180 度 DIN 连接器

MVLS-5/009型：5m 电缆 5 针 180 度 DIN 连接器

MVLS-5/017型：10m 电缆 5 针 180 度 DIN 连接器

MVLS-2型：2m 电缆，带模制连接器端接端接

MVLS-5/003型：5m 电缆，带模制连接器端接端接

MVLS-5/014型：7.5m 电缆，带模制连接器端接端

MVLS-5/004型：10m 电缆，带模制连接器端接端接

MVLS-5/006型：15m 电缆，带模制连接器端接端接

MVLS-5/019型：16m 电缆，带模制连接器端接端接

MVLS-5/005型：50cm 电缆，带 7 针 Fischer 连接器

MVLS-5/002型：2m 电缆，带 7 针 Fischer 连接器

MVLS-5/010型：5m 电缆，带 7 针 Fischer 连接器

MVLS-5/012型：10 米电缆，带 7 针 Fischer 连接器

Compact Instruments介绍：

 Compact Instruments是英国的便携式测速仪器制造商， Advent 和 CT6 系列转速计、Mini VLS 和 VLS 光学速度传感器系列以及我们的工业电子听诊器。Compact Instruments向欧洲知名蓝筹公司分销制造的转速计，并在全球范围内销售。Compact Instruments 设计和制造代表质量、可靠性和使用寿命的转速计。自 40 多年前诞生以来，Compact Instruments 凭借其在速度测量设备设计和制造方面的独特专业知识在市场上脱颖而出。

Compact Instruments是本质安全型手持式转速计的设计者和制造商，已通过 ATEX 标准并获得相应认证。自2001年9月以来，Compact Instruments一直在生产这些仪器，并已在全球销售了数千台。目前，这些文书已经并正在相关管理机构和标准机构规定的新的更严格的条件下重新认证。40 多年来，Compact Instruments 一直专注于高质量的产品设计，并结合低成本的基础，销售高质量的转速计和速度测量产品。一系列兼容的产品增强了其对全球各行各业客户的能力和服务。
